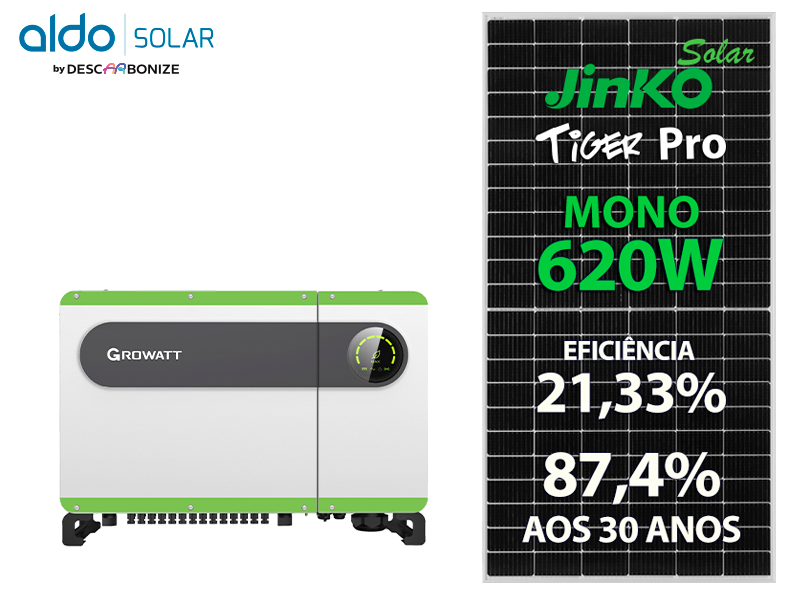

GERADOR DE ENERGIA SOLAR GROWATT ROSCA DUPLA MADEIRA ROMAGNOLE ALDO SOLAR ON GRID ALDO SOLAR

|INFORMAÇÕES TÉCNICAS DO PAINEL|

Principais recursos do Painel:

Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 620W
Tensão no ponto máximo de potência - 40,74V
Corrente no ponto máximo de potência - 15,22A
Tensão em Circuito Aberto - 49,08V
Corrente de Curto Circuito - 16,08A
Eficiência = 22,95%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 35A

Dados mecânicos
Formato 2382 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 32,4kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissã

|INFORMAÇÕES TÉCNICAS DO INVERSOR|

Principais Caracteristicas:
- Diagnóstico inteligente
- Alta eficiência de até 98.8%
- Conexão Wifi
- Monitoramento por String
- SPD Tipo II CA e CC inclusos.

Dados de entrada:
Área de tensão MPP 180~850 VCC
Tensão nominal de entrada 370 VCC
Corrente DC máxima por MPPT 40A
Rastreadores de MPPT 8
Numeros de arranjos por MPPT 2

Dados de saída
Potência nominal de saída 75KW
Tensão nominal trifasico 127/220V (3NPE)
Frequência nominal 60Hz
Faixa de frequência 54~65
Corrente máx. de saída 196.9A
Eficiência máxima 98.8%
THDi <3%

Dispositivos de proteção
- Proteção contra polaridade reversa CC
- Interruptor CC
- Proteção de sobretensão CC/CA tipo II
- Monitoramento de falta à terra
- Proteção de curto-circuito de saída
- Monitoramento da rede elétrica

Geral
Faixa de temperatura operacional -25ºC...+60ºC
Emissão de ruído = 50dB (A)
Humidade relativa 0~100%
Topologia sem transformador
Resfriamento por arrefecimento inteligente
Grau de proteção IP65
::

O gerador de energia fotovoltaico de 74,4 kWp é composto por:
500 CABO SOLAR SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL2K PRETO
500 CABO SOLAR SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL2K VERMELHO
15 STAUBLI CONECTOR MC4 32.001617P0002 - 02 PARES DE CONECTORES MC4
1 INVERSOR SOLAR GROWATT ON GRID INVERSOR GROWATT MAX 75KTL3-XL2 75KW TRIFASICO 220V 8MPPT AFCI
30 ESTRUTURA SOLAR ROMAGNOLE 412770 RS-423 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
30 ESTRUTURA SOLAR ROMAGNOLE 412783 RS223 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO MADEIRA
120 PAINEL SOLAR JINKO JKM620N-66HL4M-BDV TIGER NEO 620W 132 CEL. N TYPE BIFACIAL 22,95% EFIC


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
