|INFORMAÇÕES TÉCNICAS DO PAINEL|

|INFORMAÇÕES TÉCNICAS DO PAINEL|

Principais recursos do Painel:

Adequado para Geração Distribuída
Design simples que reflete o estilo contemporâneo
Melhor desempenho da geração de energia
Módulo de alta qualidade que garante confiabilidade a longo prazo.
Garantia do produto de 12 anos, 0,4% de degradação anual ao 25 anos.

Dados elétricos
LONGI 570W MONO BC
Potência no ponto máximo de potência - 570W
Tensão no ponto máximo de potência - 43,76V
Corrente no ponto máximo de potência - 13,03A
Tensão em Circuito Aberto - 51,91V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,1%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.23% / °C
Coeficiente de temperatura (Isc) 0.05% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 2278 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 24,6kg
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Caixa de junção Classe de proteção IP68

Este produto tem seu desempenho aprovado pelo INMETRO e está em conformidade com

GROWATT NEO

Principais Características
- 96,5% de eficiência máxima
- 4 MPPTs
- Comunicação conveniente
- Longa distância de transmissão de sinal

| INFORMAÇÕES TÉCNICAS INVERSOR |
Modelo: NEO 2000M-X
Dados Entrada Fotovoltaica:
Potência Máx. PV: 3.000W
Tensão Máx. de Entrada: 60V
Faixa de Operação MPPT: 16 ~ 55V
Tensão de partida: 20V
Tensão Nominal de Entrada: 35V
Corrente Máx. de Entrada por MPPT: 15A
Corrente Máx. de Curto por MPPT: 18.8A
Número de MPPTs: 4
Número de strings por MPPT: 1

Dados de Saída CA (On-Grid)
Potência nominal de saída: 2.000W
Tensão nominal de saída: 220V
Faixa de tensão de saída: 150 ~ 280V
Frequência nominal da rede CA: 60Hz
Faixa de frequência da rede CA: 50 ~ 60Hz
Corrente Máxima de Saída: 9.3A

Proteção
Proteção de polaridade reversa CC
Proteção contra surto CA
Monitoramento de falha terra
Proteção contra curto-circuito CA
Monitoramento de rede
Proteção anti-ilhamento
Grau de proteção IP67

INMETRO
N° Registro:  008475/2023
::

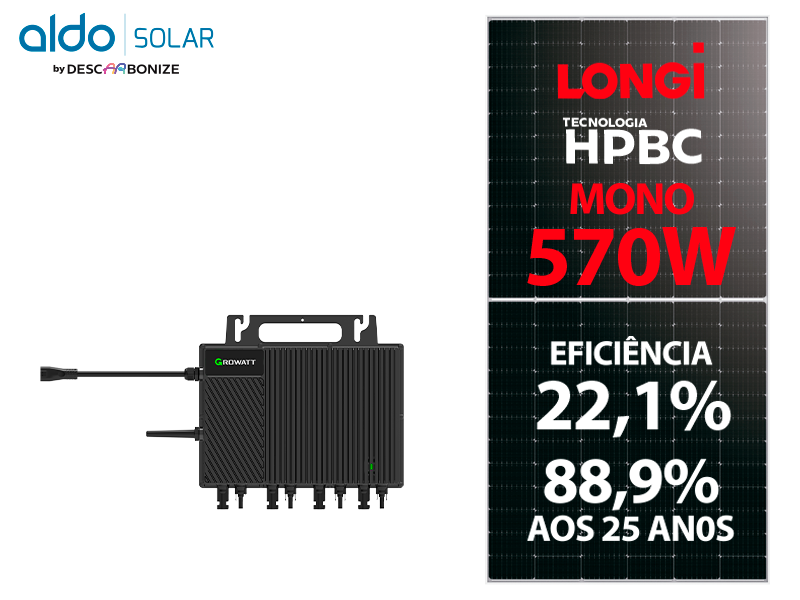

O gerador de energia fotovoltaico de 2,28 kWp é composto por:
1 MICROINVERSOR SOLAR GROWATT NEO2000M-X 2KW MONOFASICO 220V 4MPPT MONITORAMENTO
1 ESTRUTURA SOLAR ROMAGNOLE 412770 RS-423 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
1 ESTRUTURA SOLAR ROMAGNOLE 412783 RS223 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO MADEIRA
4 PAINEL SOLAR LONGI LR5-72HTH-570M 570W 144 CEL. MONO 22,1% EFICIENCIA


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
