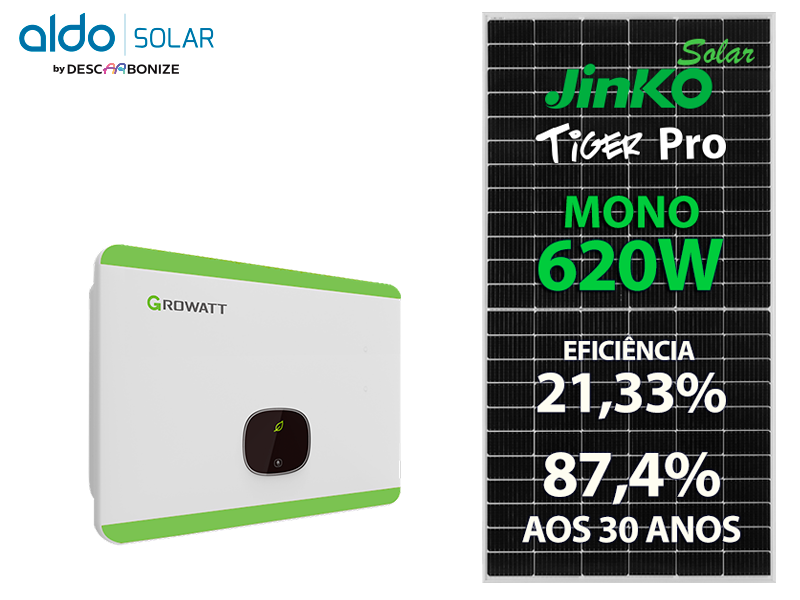

GERADOR DE ENERGIA SOLAR GROWATT METALICA PERFIL 55CM ROMAGNOLE ALDO SOLAR ON GRID ALDO SOLAR

|INFORMAÇÕES TÉCNICAS DO PAINEL|

Principais recursos do Painel:

Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 620W
Tensão no ponto máximo de potência - 40,74V
Corrente no ponto máximo de potência - 15,22A
Tensão em Circuito Aberto - 49,08V
Corrente de Curto Circuito - 16,08A
Eficiência = 22,95%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 35A

Dados mecânicos
Formato 2382 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 32,4kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissã

|INFORMAÇÕES TÉCNICAS DO INVERSOR|

Principais Caracteristicas:
- 3 MPPTs
- DPS Tipo II CC e CA
- Tecla sensível ao toque e display OLED
- Monitoramento incluso
- Alta eficiência 98.8%

Dados de entrada:
Tensão máx. de entrada 1100 VCC
Área de tensão MPP 180~1000 VCC
Tensão nominal de entrada 600 VCC
Corrente DC máxima por string 26A
Corrente DC máxima de curto-circuito 32A
Rastreadores de MPPT 3
Números de arranjos por MPPT 2

Dados de saída
Potência nominal de saída 30KW
Tensão nominal trifásico 220/380V (3NPE)
Frequência nominal 50/60Hz
Corrente máx. de saída 50.5A
Eficiência máxima 98.8%
THDI <3%

Dispositivos de proteção
- Proteção contra polaridade reversa CC
- Interruptor CC
- Proteção de sobretensão CC/CA tipo II
- Monitoramento de falta à terra
- Proteção de curto-circuito de saída
- Monitoramento da rede elétrica

Geral
Faixa de temperatura operacional -25ºC...+60ºC
Humidade relativa 0~100%
Topologia sem transformador
Resfriamento por arrefecimento inteligente
Grau de proteção IP66
::

O gerador de energia fotovoltaico de 45,88 kWp é composto por:
19 ESTRUTURA SOLAR ROMAGNOLE 412111 RS-326 PRATIC LITE 4 PAINEIS TELHA METALICA 55CM
1 INVERSOR SOLAR GROWATT ON GRID MID30KTL3-X 30KW TRIFASICO 380V 3MPPT MONITORAMENTO
6 STAUBLI CONECTOR MC4 32.001617P0002 - 02 PARES DE CONECTORES MC4
300 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
300 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 VERMELHO
74 PAINEL SOLAR JINKO JKM620N-66HL4M-BDV TIGER NEO 620W 132 CEL. N TYPE BIFACIAL 22,95% EFIC


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
