GERADOR DE ENERGIA SOLAR DRIVE PARA MOTOBOMBA SOLO ROMAGNOLE ALDO SOLAR OFF GRID ALDO SOLAR

Gerador de Energia Fotovoltaico com potência de 18,8 kWp

| INFORMAÇÕES TÉCNICAS DO PAINEL |

Principais recursos do Painel
- Célula tipo N: Alta eficiência da célula mesmo em condições de baixa irradiação, menor degradação ao decorrer de sua vida útil, Melhor coeficiente de temperatura.
- Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
- Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado e controle de materiais.
- Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.

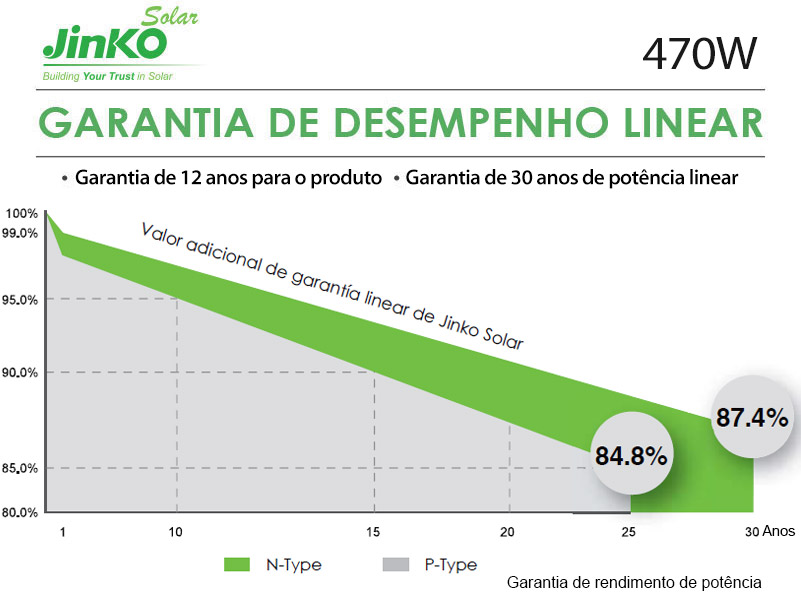

- Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
- Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215

Dados elétricos
- Potência no ponto máximo de potência - 470W
- Tensão no ponto máximo de potência - 35,05V
- Corrente no ponto máximo de potência -13,41A
- Tensão em Circuito Aberto - 42,38V
- Corrente de Curto Circuito - 14,15A
- Eficiência = 21,78%
- Tolerância de potencias positiva 0~+3%
- Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
- Coeficiente de temperatura (Pmax) -0.30% / °C
- Coeficiente de temperatura (Voc) -0.25% / °C
- Coeficiente de temperatura (Isc) 0.046% / °C
- Temperatura nominal da célula (NOCT) 45±2°C
- Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
- Tensão máxima do sistema 1500VDC
- Fusível máximo 25A

Dados mecânicos
- Formato 1903 mm × 1134 mm × 30 mm (incluindo a estrutura)
- Peso 24,2 kg ± 5 %
- Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
- Estrutura Alumínio anodizado
- Célula N-Type monocristalina
- Caixa de junção Classe de proteção IP68

| INFORMAÇÕES TÉCNICAS DO INVERSOR |

Solar Drive SFW500:
• Rastreamento do ponto de máxima potência;
• Controle de tensão CC e pressão simultânea;
• Contador de horas de funcionamento e kWh produzidos;
• Função dormir/despertar;
• Possibilidade de alimentação através do gerador de corrente alternada ou de tensão de rede;
• Diferentes módulos de E/S e comunicação para se adaptar a diversas exigências;
• Comunicação Modbus-RTU através de RS485 de série;
• Possibilidade de montagem lado a lado.

Dados elétricos de entrada CC:
• Tensão máx. de entrada: 410Vcc
• Tensão de funcionamento: 250-380Vcc

Dados elétricos de saída CA (motor):
• Potência nomina: 10cv ou 7,5kW
• Tensão de alimentação: Trifásico 220V
• Corrente nominal: 28A

Como dimensionar o Sistema de Bombeamento Solar:
CLIQUE AQUI PARA OBTER MAIS DETALHES

Instalação dos Painéis:
• 5 x arranjos em paralelo de 8 painéis cada ligados em série
- A tensão máxima de curto-circuito da série deve ser menor que 410Vcc e a mínima superior a 200Vcc


O gerador de energia fotovoltaico de 18,8 kWp é composto por:
1 INVERSOR SOLAR DRIVE BOMBA WEG 14038862 CFW500 SMART MPPT TRIFASICO 220V 10CV CENTRIFUGA OU SUBMERSA
200 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 PRETO
200 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 VERMELHO
10 ESTRUTURA SOLAR ROMAGNOLE 412074 RS-232CA 4 PAINEIS SOLO TERRESTRE 4,80M INCLINACAO 5 A 30 GRAUS
10 ESTRUTURA SOLAR ROMAGNOLE 412213 RS-232 ACESSORIOS TERRESTRE 4 PAINEIS MICRO
1 STRING BOX PROAUTO DEHN SBF-6E-1S-1005V QUADRO 6 ENTRADAS 1 SAIDA 1005V (1 MPPT)
40 PAINEL SOLAR JINKO JKM470N-60HL4-V TIGER NEO 470W 120 CEL. N TYPE MONO 21,78% EFICIENCIA
4 STAUBLI CONECTOR MC4 32.001617P0002 - 02 PARES DE CONECTORES MC4
