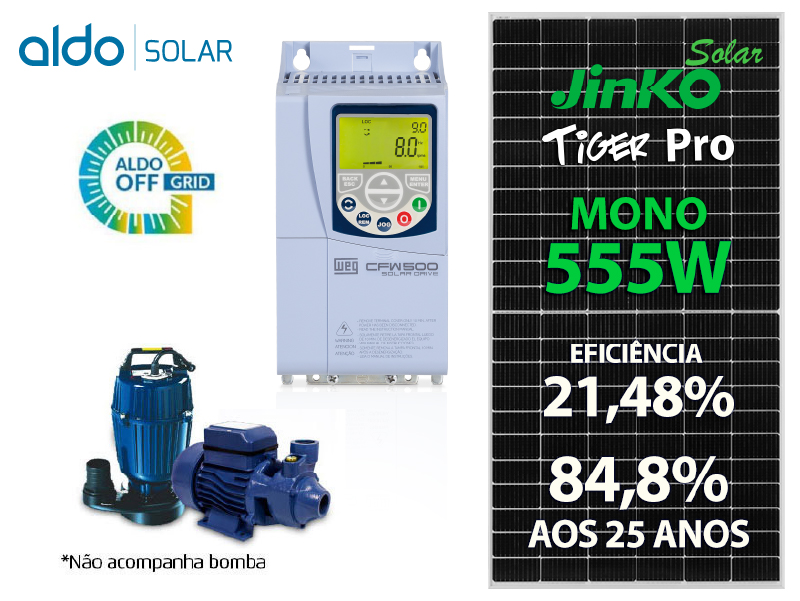

GERADOR DE ENERGIA SOLAR DRIVE PARA MOTOBOMBA ROSCA DUPLA MADEIRA ROMAGNOLE ALDO SOLAR OFF GRID ALDO SOLAR

Desenvolvido para acionamento de bombas centrífugas e submersas, o CFW500 Solar Drive transforma a energia solar proveniente dos módulos fotovoltaicos, em energia hidráulica, oferecendo excelente rendimento e maximizando o funcionamento do sistema. Dispõe ainda de controle automático de partida e parada da bomba, de acordo com a energia fotovoltaica disponível, além de controle de pressão.

A função do CFW500 em sistemas fotovoltaicos de bombeamento de água é converter energia gerada pelos módulos fotovoltaicos na forma alternada, e aplicar esta energia no acionamento de bombas de água, conforme Bloco diagrama de um sistema fotovoltaico de bombeamento de água.

Aplicações:
• Irrigação de cultivos
• Abastecimento de água para residências rurais
• Abastecimento de água para bebedouro animal
• Movimentar água de cisterna para caixa d‘água
• Transportar a água de poços artesianos para caixas d’água


| INFORMAÇÕES TÉCNICAS DO PAINEL |
Dados elétricos
Potência no ponto máximo de potência - 555W
Tensão no ponto máximo de potência - 40,99V
Corrente no ponto máximo de potência - 13,87A
Tensão em Circuito Aberto - 49,52V
Corrente de Curto Circuito - 14,12A
Eficiência = 21,48%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula P-Type monocristalina
Caixa de junção Classe de proteção IP68

| INFORMAÇÕES TÉCNICAS DO INVERSOR |

- Rastreamento do ponto de máxima potência
- Controle de tensão CC e pressão simultânea, com até 4 portas selecionáveis mediante entradas digitais
- Contador de horas de funcionamento e kWh produzidos
- Função dormir/despertar
- Possibilidade de alimentação através do gerador de corrente alternada ou de tensão de rede
- Controle escalar ou vetorial
- Diferentes módulos de E/S e comunicação para se adaptar a diversas exigências
- Comunicação Modbus-RTU através de RS485 de série
- Pode operar em sistemas off-grid

Dados elétricos de entrada CC:
• Tensão máx. de entrada: 410Vcc
• Tensão de funcionamento: 250-380Vcc

Dados elétricos de saída CA (motor):
• Potência nomina: 3cv ou 2,2kW
• Tensão de alimentação: Trifásico 220V
• Corrente nominal: 9,6A

Como dimensionar o Sistema de Bombeamento Solar:
CLIQUE AQUI PARA OBTER MAIS DETALHES

Instalação dos Painéis:
• 1 x arranjo de 7 painéis ligados em série
- A tensão máxima de curto-circuito da série deve ser menor que 410Vcc e a mínima superior a 200Vcc


O gerador de energia fotovoltaico de 3,88 kWp é composto por:
1 INVERSOR SOLAR DRIVE BOMBA WEG 14038806 CFW500 SMART MPPT TRIFASICO 220V 3CV CENTRIFUGA OU SUBMERSA
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
2 STAUBLI CONECTOR MC4 32.001617P0002 - 02 PARES DE CONECTORES MC4
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 4MM 1,8KV CC RL 25 PRETO
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 4MM 1,8KV CC RL 25 VERMELHO

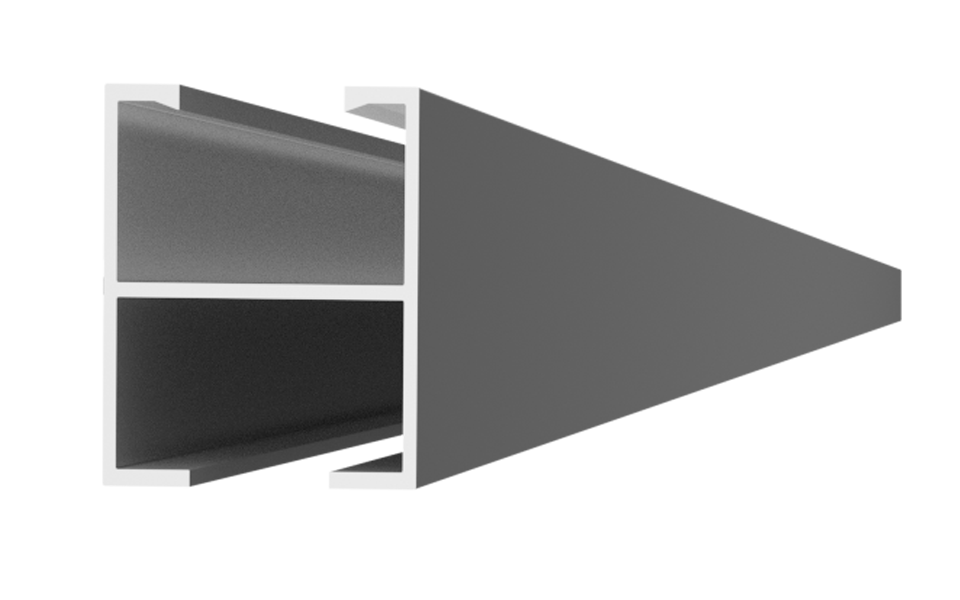

2 ESTRUTURA SOLAR ROMAGNOLE 412770 RS-423 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
2 ESTRUTURA SOLAR ROMAGNOLE 412783 RS223 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO MADEIRA

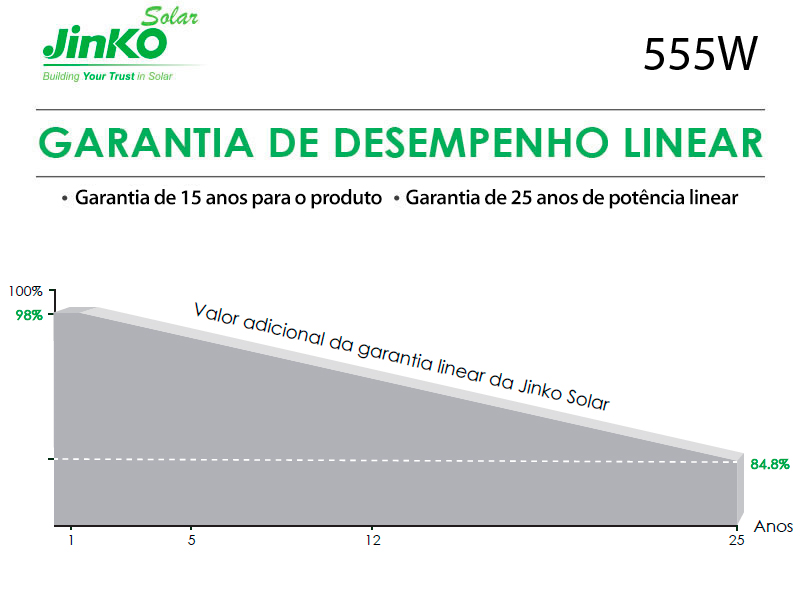

7 PAINEL SOLAR JINKO JKM555M-72HL4-V TIGER PRO 555W 144 CEL. P TYPE MONO 21,48% EFICIENCIA
