GERADOR DE ENERGIA SOLAR DRIVE PARA MOTOBOMBA SEM ESTRUTURA ALDO SOLAR OFF GRID ALDO SOLAR

Desenvolvido para acionamento de bombas centrífugas e submersas, o CFW500 Solar Drive transforma a energia solar proveniente dos módulos fotovoltaicos, em energia hidráulica, oferecendo excelente rendimento e maximizando o funcionamento do sistema. Dispõe ainda de controle automático de partida e parada da bomba, de acordo com a energia fotovoltaica disponível, além de controle de pressão.

A função do CFW500 em sistemas fotovoltaicos de bombeamento de água é converter energia gerada pelos módulos fotovoltaicos na forma alternada, e aplicar esta energia no acionamento de bombas de água, conforme Bloco diagrama de um sistema fotovoltaico de bombeamento de água.

Aplicações:
• Irrigação de cultivos
• Abastecimento de água para residências rurais
• Abastecimento de água para bebedouro animal
• Movimentar água de cisterna para caixa d‘água
• Transportar a água de poços artesianos para caixas d’água


| INFORMAÇÕES TÉCNICAS DO PAINEL |

Principais recursos do Painel
- Célula tipo N: Alta eficiência da célula mesmo em condições de baixa irradiação, menor degradação ao decorrer de sua vida útil, Melhor coeficiente de temperatura.
- Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
- Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado e controle de materiais.
- Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.

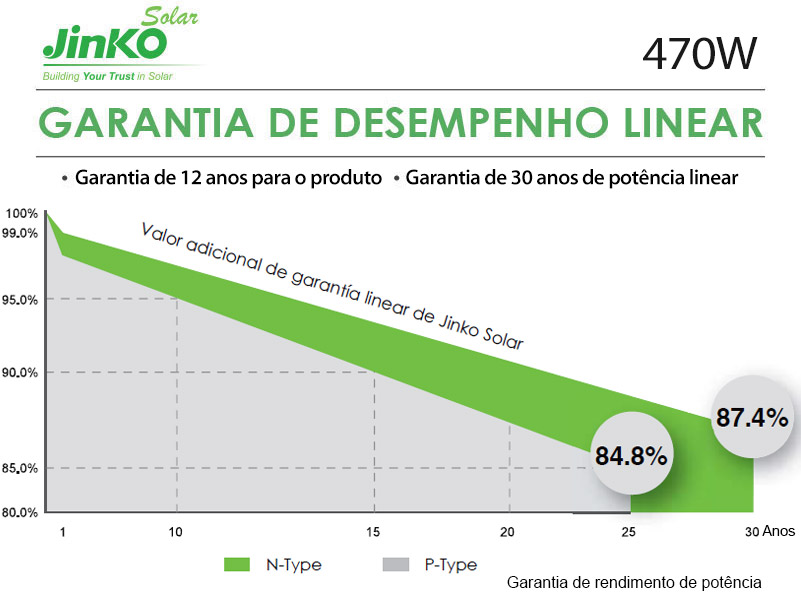

- Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
- Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215

Dados elétricos
- Potência no ponto máximo de potência - 470W
- Tensão no ponto máximo de potência - 35,05V
- Corrente no ponto máximo de potência -13,41A
- Tensão em Circuito Aberto - 42,38V
- Corrente de Curto Circuito - 14,15A
- Eficiência = 21,78%
- Tolerância de potencias positiva 0~+3%
- Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
- Coeficiente de temperatura (Pmax) -0.30% / °C
- Coeficiente de temperatura (Voc) -0.25% / °C
- Coeficiente de temperatura (Isc) 0.046% / °C
- Temperatura nominal da célula (NOCT) 45±2°C
- Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
- Tensão máxima do sistema 1500VDC
- Fusível máximo 25A

Dados mecânicos
- Formato 1903 mm × 1134 mm × 30 mm (incluindo a estrutura)
- Peso 24,2 kg ± 5 %
- Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
- Estrutura Alumínio anodizado
- Célula N-Type monocristalina
- Caixa de junção Classe de proteção IP68

| INFORMAÇÕES TÉCNICAS DO INVERSOR |

Solar Drive SFW500:
• Rastreamento do ponto de máxima potência;
• Controle de tensão CC e pressão simultânea;
• Contador de horas de funcionamento e kWh produzidos;
• Função dormir/despertar;
• Possibilidade de alimentação através do gerador de corrente alternada ou de tensão de rede;
• Diferentes módulos de E/S e comunicação para se adaptar a diversas exigências;
• Comunicação Modbus-RTU através de RS485 de série;
• Possibilidade de montagem lado a lado.

Dados elétricos de entrada CC:
• Tensão máx. de entrada: 810Vcc
• Tensão de funcionamento: 450-760Vcc

Dados elétricos de saída CA (motor):
• Potência nomina: 7,5cv ou 5,5kW
• Tensão de alimentação: Trifásico 220V
• Corrente nominal: 24A

Como dimensionar o Sistema de Bombeamento Solar:
CLIQUE AQUI PARA OBTER MAIS DETALHES

Instalação dos Painéis:
• 2 x arranjos de 16 painéis ligados em série
- A tensão máxima de curto-circuito da série deve ser menor que 410Vcc e a mínima superior a 200Vcc


O gerador de energia fotovoltaico de 15,04 kWp é composto por:
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 PRETO
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 VERMELHO
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
32 PAINEL SOLAR JINKO JKM470N-60HL4-V TIGER NEO 470W 120 CEL. N TYPE MONO 21,78% EFICIENCIA
2 STAUBLI CONECTOR MC4 32.001617P0002 - 02 PARES DE CONECTORES MC4
1 INVERSOR SOLAR DRIVE BOMBA WEG 17701412 CFW500 SMART MPPT TRIFASICO 380V 7,5CV CENTRIFUGA OU SUBMERSA
