Código: 171968-8

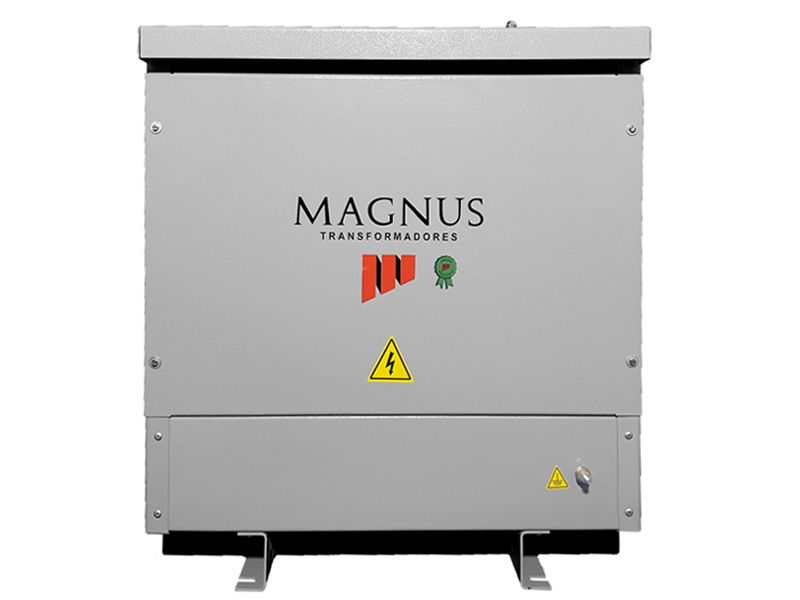

TRANSFORMADOR ISOLADOR TRIFASICO MAGNUS (171968-8)
POTENCIA 55KVA PRIMARIO 380V SECUNDARIO 220V DE 37 A 50KW
Múltiplo: 1 UNIDADE(s)
Origem: 0-NACIONAL
TRANSFORMADOR ISOLADOR TRIFÁSICO DE BAIXAS PERDAS E ALTO RENDIMENTO
CARACTERÍSTICAS:
Potência 55KVA
Frequência 60Hz
Classe de Isolação 1,1kV
Material Isolante Classe F
Temperatura Ambiente Máxima 40°C
Elevação de Temperatura (100ºC)
Normas de Referência ABNT NBR 5356-11: 2016
Grau de Proteção IP-23
Nível de Ruido 52dB
Dados de ligação
Acabamento parte Ativa: verniz Poliéster, Classe F
Acabamento Externo: Pintura Eletrostática Cinza Munsell N6,5
Primário 380V – Ligação Estrela com Neutro Acessível
Secundário 220V – Ligação Estrela com Neutro Acessível
Grupo de Ligação YnYn0
Enrolamento em Alumínio Eletrolítico de Alta Pureza
Núcleo Em Lâminas de Aço Silício GO (Grão Orientado)
Placa de característica/identificação, terminal de aterramento
Construção e ensaios conforme normas ABNT-NBR 5356-1-2-3: 2007
Requisitos de Instação
ATENÇÃO AO ATERRAMENTO - PRIMÁRIO E SECUNDÁRIO DEVEM SER ATERRADOS SEPARADAMENTE.
CARACTERÍSTICAS:
Potência 55KVA
Frequência 60Hz
Classe de Isolação 1,1kV
Material Isolante Classe F
Temperatura Ambiente Máxima 40°C
Elevação de Temperatura (100ºC)
Normas de Referência ABNT NBR 5356-11: 2016
Grau de Proteção IP-23
Nível de Ruido 52dB
Dados de ligação
Acabamento parte Ativa: verniz Poliéster, Classe F
Acabamento Externo: Pintura Eletrostática Cinza Munsell N6,5
Primário 380V – Ligação Estrela com Neutro Acessível
Secundário 220V – Ligação Estrela com Neutro Acessível
Grupo de Ligação YnYn0
Enrolamento em Alumínio Eletrolítico de Alta Pureza
Núcleo Em Lâminas de Aço Silício GO (Grão Orientado)
Placa de característica/identificação, terminal de aterramento
Construção e ensaios conforme normas ABNT-NBR 5356-1-2-3: 2007
Requisitos de Instação
ATENÇÃO AO ATERRAMENTO - PRIMÁRIO E SECUNDÁRIO DEVEM SER ATERRADOS SEPARADAMENTE.
Peso bruto: 220Kg
Dimensão: 73cm x 65cm x 56cm (Altura x Largura x Comprimento)
NCM: 85043300
EAN:
Dimensão: 73cm x 65cm x 56cm (Altura x Largura x Comprimento)
NCM: 85043300
EAN:
Garantia de 60 mês(es)
Garantia: A garantia limitada, cobre somente aqueles defeitos que surgem como resultado, uso normal do produto e não se aplica ao seguinte:
- Manutenção imprópria ou inadequada
- Modificação não autorizada ou uso indevido
- Operação fora das especificações ambientais do produto, incluindo submissão a ciclos de trabalho acima da capacidade do equipamento
- Local de instalação ou manutenção impróprio
- Danos decorrentes de transporte ou embalagem inadequados utilizados pela cliente durante o prazo de garantia
- Danos decorrentes de fatos da natureza, guerra ou conturbações civis
A Magnus Trafo garante ao cliente usuário final que, os produtos Magnus são livres de defeitos nos materiais e na fabricação pelo período de 60 meses, o qual se inicia na data da emissão da nota fiscal da Aldo para o cliente. Se a Magnus receber durante o período de garantia aplicável, notificação de um defeito em um produto que esteja coberto pela garantia, o produto comprovadamente defeituoso por fato imputável à Magnus, será reparado ou substituído a critério exclusivo da Magnus.
Este termo de garantia limitada concede ao cliente direitos legais específicos que não podem ser interpretados extensivamente.
Contato (11) 4606-1433 ou [email protected]
Garantia: A garantia limitada, cobre somente aqueles defeitos que surgem como resultado, uso normal do produto e não se aplica ao seguinte:
- Manutenção imprópria ou inadequada
- Modificação não autorizada ou uso indevido
- Operação fora das especificações ambientais do produto, incluindo submissão a ciclos de trabalho acima da capacidade do equipamento
- Local de instalação ou manutenção impróprio
- Danos decorrentes de transporte ou embalagem inadequados utilizados pela cliente durante o prazo de garantia
- Danos decorrentes de fatos da natureza, guerra ou conturbações civis
A Magnus Trafo garante ao cliente usuário final que, os produtos Magnus são livres de defeitos nos materiais e na fabricação pelo período de 60 meses, o qual se inicia na data da emissão da nota fiscal da Aldo para o cliente. Se a Magnus receber durante o período de garantia aplicável, notificação de um defeito em um produto que esteja coberto pela garantia, o produto comprovadamente defeituoso por fato imputável à Magnus, será reparado ou substituído a critério exclusivo da Magnus.
Este termo de garantia limitada concede ao cliente direitos legais específicos que não podem ser interpretados extensivamente.
Contato (11) 4606-1433 ou [email protected]
