GERADOR DE ENERGIA SOLAR SMA COLONIAL ROMAGNOLE ALDO SOLAR ON GRID GEF 562,8KWP BYD POLI HALF CELL SHP 150KW 1MPPT TRIF 600V  GEF 562,8KWP BYD POLI HALF CELL SHP 150KW 1MPPT TRIF 600V  0

Código: 75746-5

GERADOR DE ENERGIA SOLAR SMA COLONIAL ROMAGNOLE ALDO SOLAR ON GRID (75746-5)

GEF 562,8KWP BYD POLI HALF CELL SHP 150KW 1MPPT TRIF 600V



Preço sugerido ao consumidor final

Múltiplo: 1 UNIDADE(s)

Origem: 3-NACIONAL, MERCADORIA OU BEM COM CONTEÚDO DE IMPORTAÇÃO SUPERIOR A 40% E INFERIOR OU IGUAL A 70%

Gerador de Energia Aldo Solar com potência de 562,8 kWp

Principais recursos
Eficiência média da célula de 17%
PID Free
Garantia de 10 anos para o produto e Garantia linear de 25 anos
Sistemas comerciais ou residenciais on-grid e off-grid

Certificações
IEC 61215, IEC 61730, UL1701
ISO9001:2008, ISO14001:2004

Dados elétricos
Potência nominal máx. (Pmáx) 335W
Tensão operacional ideal (Vmp) 38,10V
Corrente operacional ideal (Imp) 8,79A
Tensão de circuito aberto (Voc) 45,44 V
Corrente de curto circuito (Isc) 9,25A
Eficiência do módulo 17%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1.500V
Classificação máxima de fusíveis da série 15 A

Coeficientes de temperatura
Coeficiente de temperatura da corrente de curto-circuito 0.07%/?
Coeficiente de temperatura da tensão de circuito aberto -0.31%/?
Coeficiente de temperatura de potência de pico -0,39%/°C

*Informações do Inversor

Dados técnicos Sunny Highpower PEAK3 150KW
Entrada (CC)
Máxima potência do gerador fotovoltaico 225.000Wp
Tensão máxima de entrada 1500V
Intervalo de tensão MPP 855V a 1425V
Tensão de entrada inicial 855V
Corrente máxima de entrada 180A
Corrente máxima de curto-circuito 325A
Número de entradas Mppt 1

Saída (CA)
Potência atribuída 150.000W
Potência aparente máx. 150.000VA
Tensão nominal 3-NPE 600V
Intervalo de tensão 480V a 690V
Frequência de rede 60Hz (54Hz a 65Hz)
Corrente máxima de saída 151A
THD < 3%

Rendimento
Rendimento máximo 99.1%

Dispositivos de proteção
Ponto de seccionamento no lado de entrada
Monitoramento da ligação de terra
Monitoramento da rede
Proteção contra inversão de polaridade CC
Resistência a curtos-circuitos CA
Unidade de monitoramento de corrente residual sensível a todas as correntes
Classe de proteção (conforme a IEC 62109-1) / Categoria de sobre tensão (conforme a IEC 62109-1) I / AC: III; DC: II

Dados gerais
Temperatura de operação -25°C a +60°C
Emissões sonoras, típicas <65dBa
Autoconsumo (noite) <5 W
Topologia sem transformador
Refrigeração ativo
Grau de proteção (conforme a IEC 60529) IP65
Valor máximo admissível da humidade relativa (sem condensação) 100%
Ligação CC terminal roscado 300mm²
Ligação CA Terminal roscado 150mm²

Comunicação
2 portas LAN (RJ45)

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 3360 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
20 arranjos ligados em paralelo compostos de 28 Painéis em série
Trilhos parafixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferençaentre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiaçãosolar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países daUnião Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

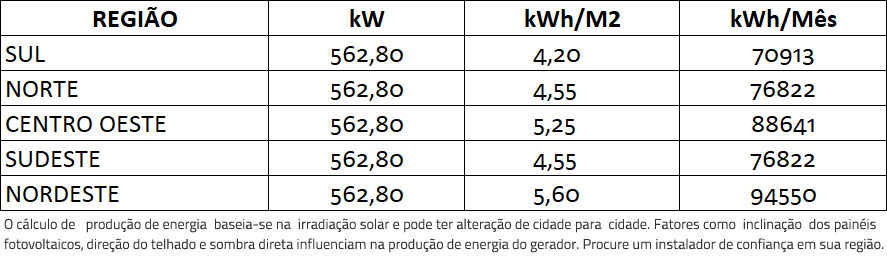

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²
GERADOR-DE-ENERGIA-SOLAR-SMA-COLONIAL-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-562,8KWP-BYD-POLI-HALF-CELL-SHP-150KW-1MPPT-TRIF-600V--|-Aldo-Solar
:

O gerador de energia fotovoltaico de 562,8 kWp é composto por:
120 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
120 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
3300 CABO SOLAR NEXANS 40023 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
3300 CABO SOLAR NEXANS 47819 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
1680 PAINEL SOLAR BYD 335PHK-36 POLICRISTALINO 144 CEL. 335W HALF CELL 17% EFICIENCIA
3 INVERSOR SOLAR SMA 3-150-1500-1-20 SHP150 SUNNY 150KW TRIF 600V 1 MPPT MONITOR + DPS
3 STRING BOX PROAUTO DEHN 21282 SB-20E-1S-1500DC QUADRO 20 ENTRADAS/1 SAIDA 20STR 1500V 1 MPPT
420 ESTRUTURA SOLAR ROMAGNOLE 411716 RS-228 PERFIL DE ALUMINIO PAR 4,20 M P/ 4 PAINEIS
420 ESTRUTURA SOLAR ROMAGNOLE 411848 RS-281 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL REGULAGEM
GERADOR-DE-ENERGIA-SOLAR-SMA-COLONIAL-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-562,8KWP-BYD-POLI-HALF-CELL-SHP-150KW-1MPPT-TRIF-600V--|-Aldo-Solar

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.

GERADOR-DE-ENERGIA-SOLAR-SMA-COLONIAL-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-562,8KWP-BYD-POLI-HALF-CELL-SHP-150KW-1MPPT-TRIF-600V--|-Aldo-Solar





Peso bruto: 43562,7Kg
Dimensão: 113cm x 110cm x 11200cm (Altura x Largura x Comprimento)
NCM: 85013420
EAN:
Garantia de 12 mês(es)



A garantia dos Geradores fotovoltaicos Aldo Solar é de 12 meses, a contar da emissão da NF do distribuidor para a revendedor / instalador
A garantia do produto deverá ocorrer diretamente com a revenda que é responsável pelo diagnóstico e apresentando defeito dentro desse período, o revendedor / instalador deverá seguir o processo de abertura da RMA pelo site da Aldo através do Menu Serviços > RMA-Online > Assistência Técnica On-line ou pelo fone (44) 3261-2000.
Tal peça deverá ser enviada para a Aldo Componentes através de processo de abertura de CMA - Compra de mercadoria Autorizada dos itens defeituosos.
De acordo com as normas expressas pelo fabricante os itens dos geradores fotovoltaicos terão sua garantia cancelada quando as mesmas forem recebidas pelo Setor de RMA da Aldo Componentes Eletrônicos em condições impróprias, alteradas ou fisicamente danificadas.
- Produto embalado de forma não apropriada para transporte;
- Itens ou componentes quebrados, riscados ou trincados;
- Itens que tenham o seu nº de série ou qualquer uma de suas etiquetas de identificação removidas, violadas ou extraviadas;
- Itens danificadas por fatores ambientais como: oxidações ou danos causados por desastres ou efeitos naturais;
- Itens com modificações não autorizadas;
- Itens que sofreram uso indevido ou montagem inadequada;
- Remoção e queda de peças durante a instalação ou manuseio do produto.

Atendidas todas as exigências, o processo será finalizado pelo departamento de RMA da Aldo Componentes com a troca do produto defeituoso por um novo do mesmo modelo ou similar. Não havendo o mesmo produto ou similar será gerado crédito no valor correspondente a compra para ser concedido em pedido futuro.

Garantia Extra:

Inversores SMA: Garantia de 5 anos direto com a SMA do Brasil pelo telefone (11) 2376-3387 / (11) 4861-2291 ou [email protected]

Painel BYD: A garantia são de 10 anos contra defeitos de fabricação e 25 anos de até 80% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A BYD SOLAR não cobre custos logísticos e mão de obra referente a substituição
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para [email protected] ou ligue para 0800-942-8088

Painel Trina Solar: A garantia são de 10 anos contra defeitos de fabricação e 25 anos de até 83,1% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A TRINA SOLAR não cobre custos logísticos e mão de obra referente a substituição, em alguns raros casos pode ser solicitado a devolução do painél defeituoso.
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para Trina [email protected]

Painel Jinko: A garantia são de 12 anos contra defeitos de fabricação e 25 anos de até 83,1% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A TRINA SOLAR não cobre custos logísticos e mão de obra referente a substituição, em alguns raros casos pode ser solicitado a devolução do painél defeituoso.
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para Jinko [email protected] e [email protected]
