Código: 93521-3

GERADOR DE ENERGIA SOLAR SMA SOLO BANDEJA 20 PAINEL ROMAGNOLE ALDO SOLAR ON GRID (93521-3)

GEF 750,4KWP BYD POLI HALF CELL SUNNY 75KW 1MPPT TRIF 380V



Preço sugerido ao consumidor final

Múltiplo: 1 UNIDADE(s)

Origem: 3-NACIONAL, MERCADORIA OU BEM COM CONTEÚDO DE IMPORTAÇÃO SUPERIOR A 40% E INFERIOR OU IGUAL A 70%

Gerador de Energia Fotovoltaico com potência de 750,4 kWp

Principais recursos
Eficiência média da célula de 17%
PID Free
Garantia de 10 anos para o produto e Garantia linear de 25 anos
Sistemas comerciais ou residenciais on-grid e off-grid

Certificações
IEC 61215, IEC 61730, UL1701
ISO9001:2008, ISO14001:2004

Dados elétricos
Potência nominal máx. (Pmáx) 335W
Tensão operacional ideal (Vmp) 38,10V
Corrente operacional ideal (Imp) 8,79A
Tensão de circuito aberto (Voc) 45,44 V
Corrente de curto circuito 9,25A
Eficiência do módulo 17%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1.500V
Classificação máxima de fusíveis da série 15 A

Coeficientes de temperatura
Coeficiente de temperatura da corrente de curto-circuito 0.07%/?
Coeficiente de temperatura da tensão de circuito aberto -0.31%/?
Coeficiente de temperatura de potência de pico -0,39%/°C

*Informações do Inversor

Dados técnicos Sunny Highpower PEAK1 75KW
Entrada (CC)
Máxima potência do gerador fotovoltaico 112.500Wp
Potencia atribuída 76.500W
Tensão máxima de entrada 1000V
Intervalo de tensão MPP 570V a 800V
Tensão de entrada inicial 565V
Corrente máxima de entrada 140A
Corrente máxima de curto-circuito 210A
Número de entradas Mppt 1

Saída (CA)
Potência atribuída 75.000W
Potência aparente máx. 75.000VA
Potencia reativa máxima 75.000var
Tensão nominal 3-NPE 400V (230V+230V+230V+N)
Intervalo de tensão 360V a 530V
Frequência de rede 60Hz (54Hz a 65Hz)
Corrente máxima de saída 109A
THD < 1%

Rendimento
Rendimento máximo 98,8%

Dispositivos de proteção
Ponto de seccionamento no lado de entrada
Monitoramento da ligação de terra
Monitoramento da rede
Proteção contra inversão de polaridade CC
Resistência a curtos-circuitos CA
Unidade de monitoramento de corrente residual sensível a todas as correntes
Classe de proteção (conforme a IEC 62109-1) / Categoria de sobre tensão (conforme a IEC 62109-1) I / AC: III; DC: II

Dados gerais
Temperatura de operação -25°C a +60°C
Emissões sonoras, típicas <58dBa
Autoconsumo (noite) <3 W
Topologia sem transformador
Refrigeração ativo
Grau de proteção (conforme a IEC 60529) IP65
Classe de condições ambientais (conforme a IEC 60721-3-4) 4K4H/4Z4/4B2/4S3/4M2/4C2
Valor máximo admissível da humidade relativa (sem condensação) 95%
Ligação CC terminal roscado
Ligação CA Terminal roscado
Interface: SunSpec Modbus TCP (via SMA Inverter Manager externo)

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 4480 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
16 arranjos ligados em serie de 20 Painéis
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte aenergia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

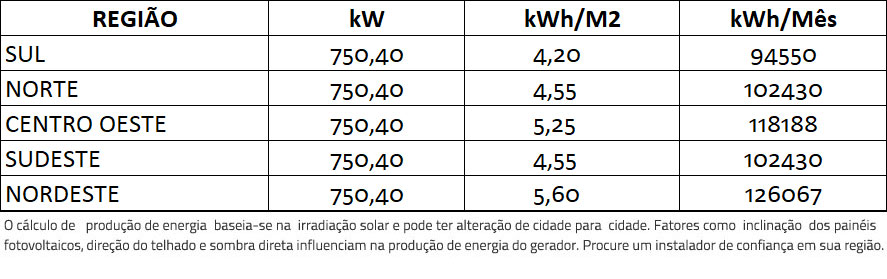

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²
GERADOR-DE-ENERGIA-SOLAR-SMA-SOLO-BANDEJA-20-PAINEL-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-750,4KWP-BYD-POLI-HALF-CELL-SUNNY-75KW-1MPPT-TRIF-380V--|-Aldo-Solar
::

O gerador de energia fotovoltaico de 750,4 kWp é composto por:
280 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
280 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
5600 CABO SOLAR NEXANS 40023 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
5600 CABO SOLAR NEXANS 47819 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
7 CABO WSPCC-BRP-BK DE FORCA P/ NOTEBOOK TRIPOLAR 1.2 M PRETO
7 FONTE 82-231-019358 ADAPTER.19V 65W.3.42A..FSP065-REBN2..V.03,OD5.5MM.
7 INVERSOR SOLAR SMA SHP75-10 SUNNY 75KW TRIFASICO 380V MPPT MONITORAMENTO
7 MONITORAMENTO SMA IM-20 PARA OS INVERSORES STP60/SHP75 ATE 42 UNIDADES
7 COMBINER BOX PROAUTO DEHN CFB-16E-1S-160A-1010V QUADRO 16 ENTRADAS 1 SAIDA 16STR 1000V (1 MPPT)
2240 PAINEL SOLAR BYD 335PHK-36 POLICRISTALINO 144 CEL. 335W HALF CELL 17% EFICIENCIA
112 ESTRUTURA SOLAR ROMAGNOLE 411229 RS-230C SOLO MESA 20 PAINEIS MONOPOSTE ANGULO 5° A 30°
GERADOR-DE-ENERGIA-SOLAR-SMA-SOLO-BANDEJA-20-PAINEL-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-750,4KWP-BYD-POLI-HALF-CELL-SUNNY-75KW-1MPPT-TRIF-380V--|-Aldo-Solar

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.

GERADOR-DE-ENERGIA-SOLAR-SMA-SOLO-BANDEJA-20-PAINEL-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-750,4KWP-BYD-POLI-HALF-CELL-SUNNY-75KW-1MPPT-TRIF-380V--|-Aldo-Solar





Peso bruto: 83200Kg
Dimensão: 113cm x 110cm x 15000cm (Altura x Largura x Comprimento)
NCM: 85013420
EAN:
Garantia de 12 mês(es)

A garantia dos Geradores fotovoltaicos Aldo Solar é de 12 meses, a contar da emissão da NF do distribuidor para a revendedor / instalador
A garantia do produto deverá ocorrer diretamente com a revenda que é responsável pelo diagnóstico e apresentando defeito dentro desse período, o revendedor / instalador deverá seguir o processo de abertura da RMA pelo site da Aldo através do Menu Serviços > RMA-Online > Assistência Técnica On-line ou pelo fone (44) 3261-2000.
Tal peça deverá ser enviada para a Aldo Componentes através de processo de abertura de CMA - Compra de mercadoria Autorizada dos itens defeituosos.
De acordo com as normas expressas pelo fabricante os itens dos geradores fotovoltaicos terão sua garantia cancelada quando as mesmas forem recebidas pelo Setor de RMA da Aldo Componentes Eletrônicos em condições impróprias, alteradas ou fisicamente danificadas.
- Produto embalado de forma não apropriada para transporte;
- Itens ou componentes quebrados, riscados ou trincados;
- Itens que tenham o seu nº de série ou qualquer uma de suas etiquetas de identificação removidas, violadas ou extraviadas;
- Itens danificadas por fatores ambientais como: oxidações ou danos causados por desastres ou efeitos naturais;
- Itens com modificações não autorizadas;
- Itens que sofreram uso indevido ou montagem inadequada;
- Remoção e queda de peças durante a instalação ou manuseio do produto.

Atendidas todas as exigências, o processo será finalizado pelo departamento de RMA da Aldo Componentes com a troca do produto defeituoso por um novo do mesmo modelo ou similar. Não havendo o mesmo produto ou similar será gerado crédito no valor correspondente a compra para ser concedido em pedido futuro.

Garantia Extra:

Inversores SMA: Garantia de 5 anos direto com a SMA do Brasil pelo telefone (11) 2376-3387 / (11) 4861-2291 ou [email protected]

Painel BYD: A garantia são de 10 anos contra defeitos de fabricação e 25 anos de até 80% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A BYD SOLAR não cobre custos logísticos e mão de obra referente a substituição
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para [email protected] ou ligue para 0800-942-8088

Painel Trina Solar: A garantia são de 10 anos contra defeitos de fabricação e 25 anos de até 83,1% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A TRINA SOLAR não cobre custos logísticos e mão de obra referente a substituição, em alguns raros casos pode ser solicitado a devolução do painél defeituoso.
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para Trina [email protected]

Painel Jinko: A garantia são de 12 anos contra defeitos de fabricação e 25 anos de até 83,1% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A TRINA SOLAR não cobre custos logísticos e mão de obra referente a substituição, em alguns raros casos pode ser solicitado a devolução do painél defeituoso.
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para Jinko [email protected] e [email protected]
