GERADOR DE ENERGIA SOLAR VICTRON OFF GRID ROSCA DUPLA METAL K2 SYSTEMS ALDO SOLAR OFF GRID GF 3,28KWP MULTIPLUS 2KVA MONO 230V BMV-700 7,2KWH GF 3,28KWP MULTIPLUS 2KVA MONO 230V BMV-700 7,2KWH 0

Código: 86619-7

GERADOR DE ENERGIA SOLAR VICTRON OFF GRID ROSCA DUPLA METAL K2 SYSTEMS ALDO SOLAR OFF GRID (86619-7)

GF 3,28KWP MULTIPLUS 2KVA MONO 230V BMV-700 7,2KWH



Preço sugerido ao consumidor final

Múltiplo: 1 UNIDADE(s)

Origem: 8-NACIONAL, MERCADORIA OU BEM COM CONTEÚDO DE IMPORTAÇÃO SUPERIOR A 70%

Aldo Solar disponibiliza os geradores Offgrid sem a necessidade de dimensionamentos, produto com fácil instalação já configurado com todos os acessórios basta conectar os cabos para seu funcionamento, recomendado para uso em áreas que não possuem energia elétrica.

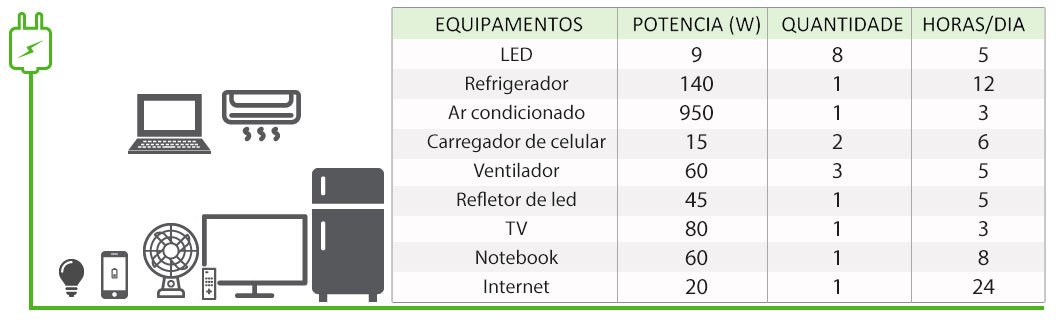

Sugestão de aplicação baseado em índice solar de 4kWh/m²
Considerado para dimensionamento da bateria 50% de descarga e a curva em C10
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-ROSCA-DUPLA-METAL-K2-SYSTEMS-ALDO-SOLAR-OFF-GRID-GF-3,28KWP-MULTIPLUS-2KVA-MONO-230V-BMV-700-7,2KWH-|-Aldo-Solar

Monitoramento de bateria BMV-700
Medidor de consumo da bateria, indicador de tempo restante, e muito mais
A capacidade restante da bateria depende da quantidade de ampère-hora consumido, corrente de descarga, temperatura e o tempo de vida útil da mesma. Algoritmos de software complexos são necessários para monitorar todas essas variáveis. Próximo às opções básicas de display, como tensão, corrente e quantidade de ampère-hora consumida, o BMV-700 series também exibe o estado de carregamento, o tempo restante e o consumo de potência em Watts. OBMV-702 possui uma entrada adicional que pode ser programado para medir a tensão (de uma segunda bateria), a temperatura da bateria ou o ponto médio de tensão

GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-ROSCA-DUPLA-METAL-K2-SYSTEMS-ALDO-SOLAR-OFF-GRID-GF-3,28KWP-MULTIPLUS-2KVA-MONO-230V-BMV-700-7,2KWH-|-Aldo-Solar

Principais recursos do Painel
Eficiência média da célula de 20,4%
144 meia células fotovoltaicas monocristalinas
Baixos coeficientes térmicos para maior produção de energia em alta temperatura de operação
Garantia de 10 anos para o produto e Garantia linear de 25 anos

Certificações
IEC 61215, IEC 61730, IEC 61701, IRC 62716
ISO 9001, ISO 14001, ISO 14064, OHSAS 18001

Dados elétricos
Potência no ponto máximo de potência - 410W
Tensão no ponto máximo de potência - 40,7V
Corrente no ponto máximo de potência - 10,07A
Tensão em Circuito Aberto - 49,4V
Corrente de Curto Circuito - 10,52A
Eficiência = 20,4%
Tolerância de potencias +5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², Temperatura da célula 25°C, Massa de ar AM1,5)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.36% / °C
Coeficiente de temperatura (Voc) -0.26 % / °C
Coeficiente de temperatura (Isc) 0.04 % / °C
Temperatura nominal da célula (NOCT) 41±3°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão maxima do sistema 1500VDC
Fusivel maximo 20A

Inversor e carregador solar
- Inversor/Carregador Multifuncional, com gerenciamento inteligente de energia
O Multiplus é um potente inversor de onda senoidal pura, um carregador de bateria sofisticado, que possui uma tecnologia de carga adaptativa, e uma chave de transferência de CA de alta velocidade em um único gabinete. Além dessas funções principais, o MultiPlus tem vários recursos avançados, como citado abaixo.

PowerControl - Conexões com geradores ou outras fontes de energia
A corrente máxima de carregamento de baterias pode ser programada, levando-se em conta conexões a geradores ou outros tipos de alimentação evitando sobrecarga.

Tecnologias
PowerControl - Sim
PowerAssist - Sim
Chave de transferência - 50A
Operação paralela e trifásica - Sim

Inversor
Tensão de entrada (V CC) 19-33V
Saída Tensão de saída:230VAC ± 2%
Frequência: 60 Hz ± 0,1%
Potência de saída a 25ºC / 77°F - 2000VA
Potência de saída a 25ºC /77°F - 1600W
Potência de saída a 40ºC / 104°F - 1400W
Potência de saída a 65ºC / 150°F - 1000W
Potência de pico - 4000W
Máxima eficiência 94%
Potência de carga zero 11W
Potência de carga zero no modo AES 9W
Potência de carga zero no modo Search 4W

Carregador
Entrada CA Tensão de entrada: 187-265VAC Frequência de entrada: 45 -65Hz
Fator de potência: 1
Tensão de carga em absorption (V CC) 28,8
Tensão de carga em float (VCC) 27,6
Modo Storage (VCC) 26,4
Corrente geração de carga da bateria 50A
Corrente de início de carga da bateria 4A
Sensor de temperatura da bateria - Sim

Controlador de carga
- Os controladores de carga BlueSolar Smart Energy foram projetados para proteger a bateria contra sobrecarga e descarga profunda, com o rastreamento inteligente que irá aumentar substancialmente a vida útil da bateria e maximizar a potência dos painéis instalados.

- Com a tecnologia de detecção avançada de MPP (Ponto Máximo de energia) em caso de condições de sombreamento parcial, dois ou mais pontos podem estar presentes na curva da potência x tensão. MPPTs convencionais tendem a bloquear em um único local, o que pode não ser o ponto ideal. O inovador algoritmo BlueSolar sempre irá maximizar a geração de energia identificando o melhor ponto de produção possível.

- Gerenciamento inteligente de Painéis Solares
O controlador MPPT BlueSolar Smart Energy irá ajustar a sua tensão de entrada para colhera potência máxima dos painéis solares (até 30% a mais em relação aos controladores PWM) e, em seguida, transformar esta potênciapara atender à exigência de voltagem da bateria elevando a corrente (Ampere) e igualando a tensão (Voltagem) do banco de baterias, isso proporciona um melhor aproveitamento da potência dos painéis solares.

Bateria solar
A Bateria Moura Clean Nano tem uma combinação exclusiva que lhe confere a maior eficiência energética da categoria e uma tolerância térmica definitivamente superior à das baterias do tipo VRLA (Bateria valve-regulated lead-acid). É montada com as exclusivas membranas nano porosas retentoras de vapores ácidos e contém três agentes que ampliam o seu ciclo de vida a partir da redução dos riscos de origem térmica, eletroquímica ou mecânica.
A operação de sistemas equipados com Baterias Moura Clean Nano dispensa a instalação de condicionadores de ar. Por esse motivo, apresenta uma importante redução no consumo energético, que implica duas importantes vantagens, em primeiro lugar, a redução do consumo energético nos períodos quentes contribui para a redução das emissões de CO² na atmosfera, a elevação da vida útil, da autonomia e do grau de sustentabilidade dos sistemas.
Em segundo, a economia do consumo de energia, que é um benefício imediato para a eficiência das operações solares.
Abaixo informações extras:
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-ROSCA-DUPLA-METAL-K2-SYSTEMS-ALDO-SOLAR-OFF-GRID-GF-3,28KWP-MULTIPLUS-2KVA-MONO-230V-BMV-700-7,2KWH-|-Aldo-Solar

Dimensionamento para instalação dos painéis e das baterias.
4 arranjos de 2 paineis em serie, 3 conjuntos em paralelo de 2 baterias em serie (24Vcc) sempre conectar a bateria ao controlador de carga antes dos painéis.

Necessário 035964-7 CABO VICTRON ASS030140000 VE.INTERFACE MK3-USB MULTIPLUS E QUADRO CONFIG Para conectar os inversores Multiplus e Quattro ao computador para programação caso necessário qualquer alteração da configuração padrão.

Necessário Código: 32600-4 CABO VICTRON ASS030530010 VE.DIRECT USB MPPT CONFIG para ligar os controladores de carga a um computador para programação caso necessário qualquer alteração da configuração padrão.


O gerador de energia fotovoltaico de 3,28 KVA é composto por:
8 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
8 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
2 STAUBLI CONECTOR MC4 320018 PV-AZB4 FEMEA PARA CONEXOES EM PARALELO
2 STAUBLI CONECTOR MC4 320019 PV-AZS4 MACHO PARA CONEXOES EM PARALELO
1 INVERSOR SOLAR VICTRON OFF GRID CMP242200000 MULTIPLUS 2KVA 24V-230V SENOIDAL PURA+CARREGADOR
2 ESTRUTURA SOLAR K2 SYSTEMS 2003038 4 PAINEIS PARAFUSO ESTRUTURAL HANGER BOLT FIBROCIMENTO METAL
2 ESTRUTURA SOLAR K2 SYSTEMS PFLV- 4313 PERFIL SOLIDRAIL XS PAR 4,20M
100 CABO SOLAR NEXANS 59056 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
100 CABO SOLAR NEXANS 40553 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
1 CONTROLADOR CARGA BATERIA SOLAR VICTRON SCC125110210 SMARTSOLAR MPPT 250V 100A 12-24-48V TR SMART ENERGY
1 MONITORAMENTO BATERIA VICTRON BAM010700000R BMV-700 CONSUMO AUTONOMIA TENSAO CORRENTE POTENCIA
6 BATERIA SOLAR MOURA 12MS234 ESTACIONARIA ENERGIA SOLAR 12V 220AH
8 PAINEL SOLAR TRINA TSM-DE15MII 410W TALLMAX 144 CEL. MONO PERC HALF CELL 20,4% EFICIENCIA
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-ROSCA-DUPLA-METAL-K2-SYSTEMS-ALDO-SOLAR-OFF-GRID-GF-3,28KWP-MULTIPLUS-2KVA-MONO-230V-BMV-700-7,2KWH-|-Aldo-Solar





Peso bruto: 608,83Kg
Dimensão: 113cm x 110cm x 200cm (Altura x Largura x Comprimento)
NCM: 85013220
EAN:
Garantia de 12 mês(es)

A garantia dos Geradores fotovoltaicos Aldo Solar é de 12 meses, a contar da emissão da NF do distribuidor para a revendedor / instalador
A garantia do produto deverá ocorrer diretamente com a revenda que é responsável pelo diagnóstico e apresentando defeito dentro desse período, o revendedor / instalador deverá seguir o processo de abertura da RMA pelo site da Aldo através do Menu Serviços > RMA-Online > Assistência Técnica On-line ou pelo fone (44) 3261-2000.
Tal peça deverá ser enviada para a Aldo Componentes através de processo de abertura de CMA - Compra de mercadoria Autorizada dos itens defeituosos.
De acordo com as normas expressas pelo fabricante os itens dos geradores fotovoltaicos terão sua garantia cancelada quando as mesmas forem recebidas pelo Setor de RMA da Aldo Componentes Eletrônicos em condições impróprias, alteradas ou fisicamente danificadas.
- Produto embalado de forma não apropriada para transporte;
- Itens ou componentes quebrados, riscados ou trincados;
- Itens que tenham o seu nº de série ou qualquer uma de suas etiquetas de identificação removidas, violadas ou extraviadas;
- Itens danificadas por fatores ambientais como: oxidações ou danos causados por desastres ou efeitos naturais;
- Itens com modificações não autorizadas;
- Itens que sofreram uso indevido ou montagem inadequada;
- Remoção e queda de peças durante a instalação ou manuseio do produto.

Atendidas todas as exigências, o processo será finalizado pelo departamento de RMA da Aldo Componentes com a troca do produto defeituoso por um novo do mesmo modelo ou similar. Não havendo o mesmo produto ou similar será gerado crédito no valor correspondente a compra para ser concedido em pedido futuro.

Garantia Extra:
Painel Trina: Garantia de 10 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 83,1% da potência. A Trina não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos Trina deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Painel Jinko: Garantia de 12 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 83,1% da potência. A Jinko não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos Jinko deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Painel BYD: Garantia de 12 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 80% da potência. A BYD não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos BYD deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Bateria BYD Lítio: Garantia de 10 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected] e telefone 0800 942 8088. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da BYD

Bateria Dyness Lítio: Garantia de 10 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected] e telefone (15) 3023-7792. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da Dyness

Bateria Energy Source Lítio: Garantia de 2 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected]; [email protected] e Telefones: (19) 3631-0371 ou (19) 99729-5121. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da Energy Source

Bateria Moura: Leia atentamente o Termo de Garantia disponível ao lado, e verifique se foram atendidos TODOS os requisitos. Caso o produto não tenha sido comprado direto de um Distribuidor Moura, o cliente deverá primeiramente enviar a cópia da nota fiscal e do certificado de garantia que acompanha a bateria para o e-mail [email protected] e na sequencia ligar para o Redes de Serviço Moura - Contatos 0800 701 2021 onde o mesmo irá fornecer toda orientação referente ao procedimento de embarque das Baterias.

Victron: A garantia dos Produtos Victron é de 5 anos, a contar da emissão da NF do distribuidor para o revendedor, a garantia do produto ocorrerá diretamente com o fabricante, e caso de defeito entrar em contato pelo telefone (15) 3023-7799 ou e-mail: [email protected] / www.ion-energia.com / www.victronenergy.com.br

Growatt: A garantia dos Produtos Growatt Offgrid é de 2 anos, a contar da emissão da NF do distribuidor para o revendedor, a garantia do produto ocorrerá diretamente com Aldo Componentes Eletrônico, e caso de defeito entrar em contato pelo telefone (32) 99982-7309, (11) 99991-8863 e (15) 3023-7790 ou e-mail: [email protected], [email protected] e [email protected]
