GERADOR DE ENERGIA SOLAR VICTRON OFF GRID LAJE SOLAR GROUP ALDO SOLAR OFF GRID GF 9,84KWP QUATTRO 5KVA MONO 120V COLOR GX DYNESS LITIO 11,52KWH GF 9,84KWP QUATTRO 5KVA MONO 120V COLOR GX DYNESS LITIO 11,52KWH 0

Código: 86548-0

GERADOR DE ENERGIA SOLAR VICTRON OFF GRID LAJE SOLAR GROUP ALDO SOLAR OFF GRID (86548-0)

GF 9,84KWP QUATTRO 5KVA MONO 120V COLOR GX DYNESS LITIO 11,52KWH



Preço sugerido ao consumidor final

Múltiplo: 1 UNIDADE(s)

Origem: 3-NACIONAL, MERCADORIA OU BEM COM CONTEÚDO DE IMPORTAÇÃO SUPERIOR A 40% E INFERIOR OU IGUAL A 70%

Aldo Solar disponibiliza os geradores Offgrid sem a necessidade de dimensionamentos, produto com fácil instalação já configurado com todos os acessórios basta conectar os cabos para seu funcionamento, recomendado para uso em áreas que não possuem energia elétrica.

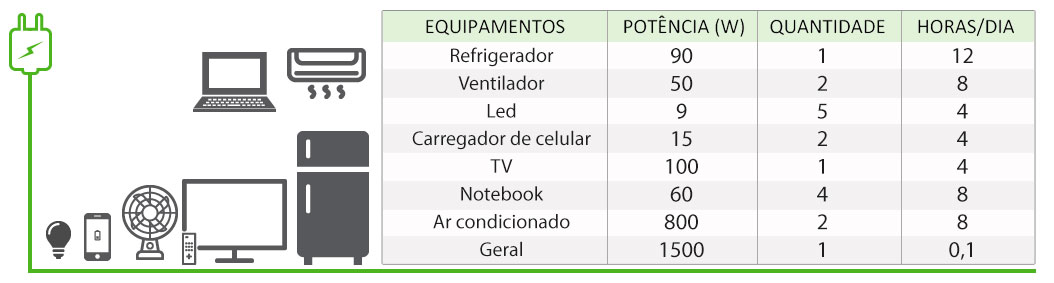

Sugestão de aplicação baseado em índice solar de 4kWh/m²
Considerado para dimensionamento da bateria 80% de descarga

Geração estimada mês 535Kw/h (uso diario maximo 17,85Kw/h)
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-LAJE-SOLAR-GROUP-ALDO-SOLAR-OFF-GRID-GF-9,84KWP-QUATTRO-5KVA-MONO-120V-COLOR-GX-DYNESS-LITIO-11,52KWH-|-Aldo-Solar

Monitoramento Color ControlGX
O Color Control(CCGX) fornece controle intuitivo e monitoramento para todos os produtos conectados a ele. A lista de produtos Victron que podem ser conectados é extensa, compatível com as baterias de Lítio da BYD você pode ter seu gerador na palma da mão é o gerenciamento nunca foi tão interessante. É possível realizar várias ações pelo monitoramento como configurações e atualizações de software, além do gerenciamento completo ver status da bateria, saber qual a velocidade de carregamento e para onde sua carga está indo.
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-LAJE-SOLAR-GROUP-ALDO-SOLAR-OFF-GRID-GF-9,84KWP-QUATTRO-5KVA-MONO-120V-COLOR-GX-DYNESS-LITIO-11,52KWH-|-Aldo-Solar

Principais recursos do Painel
Eficiência média da célula de 20,4%
144 meia células fotovoltaicas monocristalinas
Baixos coeficientes térmicos para maior produção de energia em alta temperatura de operação
Garantia de 10 anos para o produto e Garantia linear de 25 anos

Certificações
IEC 61215, IEC 61730, IEC 61701, IRC 62716
ISO 9001, ISO 14001, ISO 14064, OHSAS 18001

Dados elétricos
Potência no ponto máximo de potência - 410W
Tensão no ponto máximo de potência - 40,7V
Corrente no ponto máximo de potência - 10,07A
Tensão em Circuito Aberto - 49,4V
Corrente de Curto Circuito - 10,52A
Eficiência = 20,4%
Tolerância de potencias +5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², Temperatura da célula 25°C, Massa de ar AM1,5)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.36% / °C
Coeficiente de temperatura (Voc) -0.26 % / °C
Coeficiente de temperatura (Isc) 0.04 % / °C
Temperatura nominal da célula (NOCT) 41±3°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão maxima do sistema 1500VDC
Fusivel maximo 20A

Inversor e carregador solar
- Inversor/Carregador Multifuncional, com gerenciamento inteligente de energia
O Multiplus é um potente inversor de onda senoidal pura, um carregador de bateria sofisticado, que possui uma tecnologia de carga adaptativa, e uma chave de transferência de CA de alta velocidade em um único gabinete. Além dessas funções principais, o MultiPlus tem vários recursos avançados, como gerenciamento de geradores a diesel, controle de carregamento e tensão de saída da rede.

PowerControl - Conexões com geradores ou outras fontes de energia
A corrente máxima de carregamento de baterias pode ser programada, levando-se em conta conexões a geradores ou outros tipos de alimentação evitando sobrecarga.

Inversor
Alcance da tensão de entrada(VCC) - 36-66V
Saída - Tensão de saída: 120 VCA±2% / Frequência : 60 Hz ±0,1%
Potência de saída a 25°C - 5000VA
Potência de saída a 25°C - 4000W
Potência de saída a 40°C - 3700W
Potência de saída a 65°C - 3000W
potência de pico - 10.000W
Máxima eficiência - 95%
Potência de carga zero - 35W
Potência de carga zero no modo AES - 30W
Potênciade carga zero nomodo Search - 15W

Carregador
Entrada CA - Tensão de entrada: 120V 60Hz
Tensão de cargaabsorption (V CC) - 57,6V
Tensão de cargafloat (VCC) - 55,2V
Modo Storage (VCC) - 52,8V
Corrente geração de cargada bateria(A) - 70
Corrente de início de carga da bateria (A) - 4
Sensor de temperatura da bateria - Sim

Controlador de carga
- Os controladores de carga BlueSolar Smart Energy foram projetados para proteger a bateria contra sobrecarga e descarga profunda, com o rastreamento inteligente que irá aumentar substancialmente a vida útil da bateria e maximizar a potência dos painéis instalados.

- Com a tecnologia de detecção avançada de MPP (Ponto Máximo de energia) em caso de condições de sombreamento parcial, dois ou mais pontos podem estar presentes na curva da potência x tensão. MPPTs convencionais tendem a bloquear em um único local, o que pode não ser o ponto ideal. O inovador algoritmo BlueSolar sempre irá maximizar a geração de energia identificando o melhor ponto de produção possível.

- Gerenciamento inteligente de Painéis Solares
O controlador MPPT BlueSolar Smart Energy irá ajustar a sua tensão de entrada para colhera potência máxima dos painéis solares (até 30% a mais em relação aos controladores PWM) e, em seguida, transformar esta potência para atender à exigência de voltagem da bateria elevando a corrente (Ampere) e igualando a tensão (Voltagem) do banco de baterias, isso proporciona um melhor aproveitamento da potência dos painéis solares.

Bateria Química Segura
A Dyness Powerbox é projetada com bateria química de LiFePO4 (Lítio Ferro Fosfato), com desempenho, segurança e longa vida útil, possui designer compacto, altapotência de energia utilizável com projeto modular e expansível.

Informações técnicas
Tipo de bateria - LiFePO4
Módulo da bateria - Powerbox 7.5
Energia utilizável - 7,2 kWh
Potência máxima de saída - 7,2 kW
Tensão nominal - 48V
Tensão de trabalho (operação) 40,5 ~ 54 V
Comunicação - CAN / RS485 / DRY CONTACT
Grau de proteção IP65
Ciclos 6.000
Garantia 10 anos
Amplitude de temperatura ambiente -20°C ~ +50°C
Certificações de segurança - TUV/CE/EN62619/IEC62040/UN38.3/Credenciada CEC
Dimensionamento - máximo 3 sistemas em paralelo

Dimensionamento para instalação dos painéis e das baterias.
6 arranjos ligados em paralelo compostos de 2 painéis em série para cada controlador, sempre conectar a bateria ao controlador de carga antes dos painéis.



O gerador de energia fotovoltaico de 9,84 KVA é composto por:
16 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
16 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1 MONITORAMENTO COLOR CONTROL VICTRON BPP010300100R GX LAN ALDO 365 OFF GRID MULTIPLUS QUATTRO PHOENIX MPPT
1 INVERSOR SOLAR VICTRON OFF GRID QUA485021100 QUATTRO 5KVA 48V-120V SENOIDAL PURA+CARREGADOR
1 CABO ACESSORIO INSTALACAO VICTRON ASS030530218 VE.DIRECT MPPT COLOR CONTROL BMV 1,8M
1 CABO ACESSORIO INSTALACAO VICTRON ASS030530010 VE.DIRECT USB MPPT CONFIG
8 STAUBLI CONECTOR MC4 320018 PV-AZB4 FEMEA PARA CONEXOES EM PARALELO
8 STAUBLI CONECTOR MC4 320019 PV-AZS4 MACHO PARA CONEXOES EM PARALELO
1 CABO ACESSORIO INSTALACAO VICTRON ASS030140000 VE.INTERFACE MK3-USB MULTIPLUS E QUADRO CONFIG
2 CONTROLADOR CARGA BATERIA SOLAR VICTRON SCC115085311 BLUESOLAR MPPT 150V 85A 12-24-48V MC4 SMART ENERGY
100 CABO SOLAR NEXANS 59056 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
100 CABO SOLAR NEXANS 40553 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
2 BATERIA SOLAR LITIO DYNESS POWERBOX 48V LITIO LIFEPO4 7.2KWH ENERGIA SOLAR SMART 6.000 CICLOS
6 ESTRUTURA SOLAR GROUP KTHTV420X000MD04 4 PAINEIS LAJE THUNDER TRIANGULO INCLINACAO 25 GRAUS
6 ESTRUTURA SOLAR GROUP ATHTV420X3040M04 KIT FIXACAO PARA TRIANGULO LAJE
24 PAINEL SOLAR TRINA TSM-DE15MII 410W TALLMAX 144 CEL. MONO PERC HALF CELL 20,4% EFICIENCIA
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-LAJE-SOLAR-GROUP-ALDO-SOLAR-OFF-GRID-GF-9,84KWP-QUATTRO-5KVA-MONO-120V-COLOR-GX-DYNESS-LITIO-11,52KWH-|-Aldo-Solar





Peso bruto: 955,44Kg
Dimensão: 113cm x 110cm x 200cm (Altura x Largura x Comprimento)
NCM: 85013220
EAN:
Garantia de 12 mês(es)

A garantia dos Geradores fotovoltaicos Aldo Solar é de 12 meses, a contar da emissão da NF do distribuidor para a revendedor / instalador
A garantia do produto deverá ocorrer diretamente com a revenda que é responsável pelo diagnóstico e apresentando defeito dentro desse período, o revendedor / instalador deverá seguir o processo de abertura da RMA pelo site da Aldo através do Menu Serviços > RMA-Online > Assistência Técnica On-line ou pelo fone (44) 3261-2000.
Tal peça deverá ser enviada para a Aldo Componentes através de processo de abertura de CMA - Compra de mercadoria Autorizada dos itens defeituosos.
De acordo com as normas expressas pelo fabricante os itens dos geradores fotovoltaicos terão sua garantia cancelada quando as mesmas forem recebidas pelo Setor de RMA da Aldo Componentes Eletrônicos em condições impróprias, alteradas ou fisicamente danificadas.
- Produto embalado de forma não apropriada para transporte;
- Itens ou componentes quebrados, riscados ou trincados;
- Itens que tenham o seu nº de série ou qualquer uma de suas etiquetas de identificação removidas, violadas ou extraviadas;
- Itens danificadas por fatores ambientais como: oxidações ou danos causados por desastres ou efeitos naturais;
- Itens com modificações não autorizadas;
- Itens que sofreram uso indevido ou montagem inadequada;
- Remoção e queda de peças durante a instalação ou manuseio do produto.

Atendidas todas as exigências, o processo será finalizado pelo departamento de RMA da Aldo Componentes com a troca do produto defeituoso por um novo do mesmo modelo ou similar. Não havendo o mesmo produto ou similar será gerado crédito no valor correspondente a compra para ser concedido em pedido futuro.

Garantia Extra:
Painel Trina: Garantia de 10 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 83,1% da potência. A Trina não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos Trina deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Painel Jinko: Garantia de 12 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 83,1% da potência. A Jinko não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos Jinko deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Painel BYD: Garantia de 12 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 80% da potência. A BYD não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos BYD deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Bateria BYD Lítio: Garantia de 10 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected] e telefone 0800 942 8088. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da BYD

Bateria Dyness Lítio: Garantia de 10 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected] e telefone (15) 3023-7792. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da Dyness

Bateria Energy Source Lítio: Garantia de 2 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected]; [email protected] e Telefones: (19) 3631-0371 ou (19) 99729-5121. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da Energy Source

Bateria Moura: Leia atentamente o Termo de Garantia disponível ao lado, e verifique se foram atendidos TODOS os requisitos. Caso o produto não tenha sido comprado direto de um Distribuidor Moura, o cliente deverá primeiramente enviar a cópia da nota fiscal e do certificado de garantia que acompanha a bateria para o e-mail [email protected] e na sequencia ligar para o Redes de Serviço Moura - Contatos 0800 701 2021 onde o mesmo irá fornecer toda orientação referente ao procedimento de embarque das Baterias.

Victron: A garantia dos Produtos Victron é de 5 anos, a contar da emissão da NF do distribuidor para o revendedor, a garantia do produto ocorrerá diretamente com o fabricante, e caso de defeito entrar em contato pelo telefone (15) 3023-7799 ou e-mail: [email protected] / www.ion-energia.com / www.victronenergy.com.br

Growatt: A garantia dos Produtos Growatt Offgrid é de 2 anos, a contar da emissão da NF do distribuidor para o revendedor, a garantia do produto ocorrerá diretamente com Aldo Componentes Eletrônico, e caso de defeito entrar em contato pelo telefone (32) 99982-7309, (11) 99991-8863 e (15) 3023-7790 ou e-mail: [email protected], [email protected] e [email protected]
