GERADOR DE ENERGIA SOLAR VICTRON OFF GRID ONDULADA ROMAGNOLE ALDO SOLAR OFF GRID GF 3,35KWP PHOENIX 2KVA MONO 230V COLOR GX DYNESS LITIO 3,84KWH GF 3,35KWP PHOENIX 2KVA MONO 230V COLOR GX DYNESS LITIO 3,84KWH 0

Código: 63450-6

GERADOR DE ENERGIA SOLAR VICTRON OFF GRID ONDULADA ROMAGNOLE ALDO SOLAR OFF GRID (63450-6)

GF 3,35KWP PHOENIX 2KVA MONO 230V COLOR GX DYNESS LITIO 3,84KWH



Preço sugerido ao consumidor final

Múltiplo: 1 UNIDADE(s)

Origem: 3-NACIONAL, MERCADORIA OU BEM COM CONTEÚDO DE IMPORTAÇÃO SUPERIOR A 40% E INFERIOR OU IGUAL A 70%

Aldo Solar disponibiliza os geradores Offgrid sem a necessidade de dimensionamentos, produto com fácil instalação já configurado com todos os acessórios basta conectar os cabos para seu funcionamento, recomendado para uso em áreas que não possuem energia elétrica.

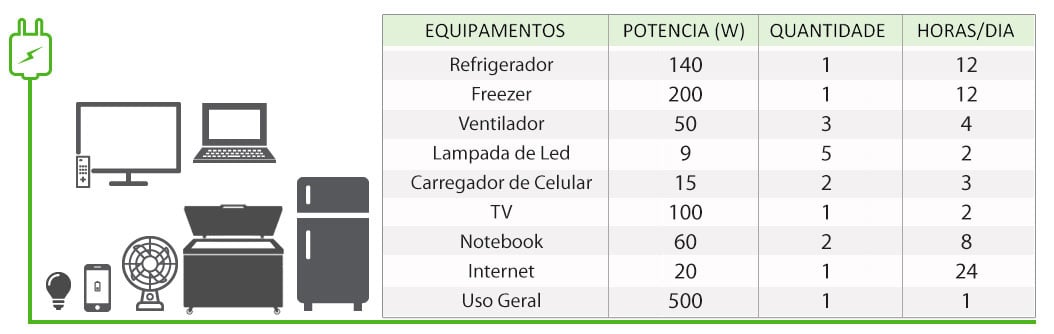

Sugestão de aplicação baseado em índice solar de 4kWh/m²
Considerado para dimensionamento da bateria 80% de descarga
Geração estimada mês 206Kw/h (uso diario maximo 6,8Kw/h)
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-ONDULADA-ROMAGNOLE-ALDO-SOLAR-OFF-GRID-GF-3,35KWP-PHOENIX-2KVA-MONO-230V-COLOR-GX-DYNESS-LITIO-3,84KWH-|-Aldo-Solar

Monitoramento Color ControlGX
O Color Control(CCGX) fornece controle intuitivo e monitoramento para todos os produtos conectados a ele. A lista de produtos Victron que podem ser conectados é extensa, compatível com as baterias de Lítio da BYD você pode ter seu gerador na palma da mão é o gerenciamento nunca foi tão interessante. É possível realizar várias ações pelo monitoramento como configurações e atualizações de software, além do gerenciamento completo ver status da bateria, saber qual a velocidade de carregamento e para onde sua carga está indo.
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-ONDULADA-ROMAGNOLE-ALDO-SOLAR-OFF-GRID-GF-3,35KWP-PHOENIX-2KVA-MONO-230V-COLOR-GX-DYNESS-LITIO-3,84KWH-|-Aldo-Solar

Dados elétricos painel solar
Potência nominal máx. (Pmáx) 335W
Tensão operacional ideal (Vmp) 38,10V
Corrente operacional ideal (Imp) 8,79A
Tensão de circuito aberto (Voc) 45,44 V
Corrente de curto circuito (Isc) 9,25A
Eficiência do módulo 17%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1.500V
Classificação máxima de fusíveis da série 15 A

Inversor
Disponível com a função SMART com Bluetooth integrado e monitoramento:
Permite a configuração dos parâmetros abaixo:
• Alarme de baixa tensão da bateria
• baixos níveis de corte e reinício da tensão da bateria
• Corte dinâmico: nível de corte dependente da carga
• tensão de saída: 210 - 245 V
• Frequência: 50 Hz ou 60 Hz
• Modo ECO ligado / desligado e nível de detecção do modo ECO
• relé de alarme

Informações técnicas
Potência AC a 25°C (Carga não linear, fator de crista 3:1) - 2000VA
Potência a 25°C - 1600W
Potência a 40°C - 1450W
Potência a 65°C - 1000W
Pico de potência - 4000VA
Tensão AC de saída / frequência - 230V +/- 3% 50 Hz ou 60 Hz +/- 0,1%
Tensão de entrada alcance (V DC) - 37,2 - 68V
Eficiência máxima - 94%
Potência de carga zero- 9W
Proteção Saída de curto-circuito, sobrecarga, tensão de bateria muito alta, tensão de bateria muito baixa, temperatura excessiva
Alcance da temperatura de operação - -40 a +50°C (com ventoinha de resfriamento)
Umidade (sem condensação) Max - 95%

Controlador de carga
- Os controladores de carga BlueSolar Smart Energy foram projetados para proteger a bateria contra sobrecarga e descarga profunda, com o rastreamento inteligente que irá aumentar substancialmente a vida útil da bateria e maximizar a potência dos painéis instalados.

- Com a tecnologia de detecção avançada de MPP (Ponto Máximo de energia) em caso de condições de sombreamento parcial, dois ou mais pontos podem estar presentes na curva da potência x tensão. MPPTs convencionais tendem a bloquear em um único local, o que pode não ser o ponto ideal. O inovador algoritmo BlueSolar sempre irá maximizar a geração de energia identificando o melhor ponto de produção possível.

- Gerenciamento inteligente de Painéis Solares
O controlador MPPT BlueSolar Smart Energy irá ajustar a sua tensão de entrada para colhera potência máxima dos painéis solares (até 30% a mais em relação aos controladores PWM) e, em seguida, transformar esta potência para atender à exigência de voltagem da bateria elevando a corrente (Ampere) e igualando a tensão (Voltagem) do banco de baterias, isso proporciona um melhor aproveitamento da potência dos painéis solares.

Bateria Química Segura
A Dyness Powerbox é projetada com bateria química de LiFePO4 (Lítio Ferro Fosfato), com desempenho, segurança e longa vida útil, possui designer compacto, alta potência de energia utilizável com projeto modular e expansível.

Informações técnicas
Tipo de bateria - LiFePO4
Módulo da bateria - Powerbox 5.0
Energia utilizável - 4,8 kWh
Potência máxima de saída - 4,8 kW
Tensão nominal - 48V
Tensão de trabalho (operação) 40,5 ~ 54 V
Comunicação - CAN / RS485 / DRY CONTACT
Grau de proteção IP65
Ciclos 6.000
Garantia 10 anos
Amplitude de temperatura ambiente -20°C ~ +50°C
Certificações de segurança - TUV/CE/EN62619/IEC62040/UN38.3/Credenciada CEC
Dimensionamento - máximo 3 sistemas em paralelo

Dimensionamento para instalação dos painéis e das baterias.
5 arranjos ligados em paralelo compostos de 2 painéis em série, sempre conectar a bateria ao controlador de carga antes dos painéis.



O gerador de energia fotovoltaico de 3,35 KVA é composto por:
8 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
8 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1 MONITORAMENTO COLOR CONTROL VICTRON BPP010300100R GX LAN ALDO 365 OFF GRID MULTIPLUS QUATTRO PHOENIX MPPT
1 CABO ACESSORIO INSTALACAO VICTRON ASS030530218 VE.DIRECT MPPT COLOR CONTROL BMV 1,8M
1 CABO ACESSORIO INSTALACAO VICTRON ASS030530010 VE.DIRECT USB MPPT CONFIG
4 STAUBLI CONECTOR MC4 320018 PV-AZB4 FEMEA PARA CONEXOES EM PARALELO
4 STAUBLI CONECTOR MC4 320019 PV-AZS4 MACHO PARA CONEXOES EM PARALELO
1 CABO ACESSORIO INSTALACAO VICTRON ASS030140000 VE.INTERFACE MK3-USB MULTIPLUS E QUADRO CONFIG
50 CABO SOLAR NEXANS 47064 ENERGYFLEX AFITOX 0,6-1KV 1500V DC PRETO
50 CABO SOLAR NEXANS 43221 ENERGYFLEX AFITOX 0,6-1KV 1500V DC VERMELHO
10 PAINEL SOLAR BYD 335PHK-36 POLICRISTALINO 144 CEL. 335W HALF CELL 17% EFICIENCIA
1 INVERSOR SOLAR VICTRON OFF GRID PIN482200000 PHOENIX SMART 2KVA E48V S230V ONDA SENOIDAL PURA
1 CONTROLADOR CARGA BATERIA SOLAR VICTRON SCC115060210 BLUESOLAR MPPT 150V 60A 12-24-48V MC4 SMART ENERGY
3 ESTRUTURA SOLAR ROMAGNOLE 411716 RS-228 PERFIL DE ALUMINIO PAR 4,20 M P/ 4 PAINEIS
1 BATERIA SOLAR LITIO DYNESS POWERBOX F-5 48V LITIO LIFEPO4 4.8KWH ENERGIA SOLAR SMART 6.000 CICLOS
3 ESTRUTURA SOLAR ROMAGNOLE 411844 RS-225 4 PAINEIS FIXADOR Z TELHA ONDULADA
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-ONDULADA-ROMAGNOLE-ALDO-SOLAR-OFF-GRID-GF-3,35KWP-PHOENIX-2KVA-MONO-230V-COLOR-GX-DYNESS-LITIO-3,84KWH-|-Aldo-Solar





Peso bruto: 354,57Kg
Dimensão: 113cm x 110cm x 200cm (Altura x Largura x Comprimento)
NCM: 85013220
EAN:
Garantia de 12 mês(es)

A garantia dos Geradores fotovoltaicos Aldo Solar é de 12 meses, a contar da emissão da NF do distribuidor para a revendedor / instalador
A garantia do produto deverá ocorrer diretamente com a revenda que é responsável pelo diagnóstico e apresentando defeito dentro desse período, o revendedor / instalador deverá seguir o processo de abertura da RMA pelo site da Aldo através do Menu Serviços > RMA-Online > Assistência Técnica On-line ou pelo fone (44) 3261-2000.
Tal peça deverá ser enviada para a Aldo Componentes através de processo de abertura de CMA - Compra de mercadoria Autorizada dos itens defeituosos.
De acordo com as normas expressas pelo fabricante os itens dos geradores fotovoltaicos terão sua garantia cancelada quando as mesmas forem recebidas pelo Setor de RMA da Aldo Componentes Eletrônicos em condições impróprias, alteradas ou fisicamente danificadas.
- Produto embalado de forma não apropriada para transporte;
- Itens ou componentes quebrados, riscados ou trincados;
- Itens que tenham o seu nº de série ou qualquer uma de suas etiquetas de identificação removidas, violadas ou extraviadas;
- Itens danificadas por fatores ambientais como: oxidações ou danos causados por desastres ou efeitos naturais;
- Itens com modificações não autorizadas;
- Itens que sofreram uso indevido ou montagem inadequada;
- Remoção e queda de peças durante a instalação ou manuseio do produto.

Atendidas todas as exigências, o processo será finalizado pelo departamento de RMA da Aldo Componentes com a troca do produto defeituoso por um novo do mesmo modelo ou similar. Não havendo o mesmo produto ou similar será gerado crédito no valor correspondente a compra para ser concedido em pedido futuro.

Garantia Extra:
Painel Trina: Garantia de 10 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 83,1% da potência. A Trina não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos Trina deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Painel Jinko: Garantia de 12 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 83,1% da potência. A Jinko não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos Jinko deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Painel BYD: Garantia de 12 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 80% da potência. A BYD não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos BYD deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Bateria BYD Lítio: Garantia de 10 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected] e telefone 0800 942 8088. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da BYD

Bateria Dyness Lítio: Garantia de 10 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected] e telefone (15) 3023-7792. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da Dyness

Bateria Energy Source Lítio: Garantia de 2 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected]; [email protected] e Telefones: (19) 3631-0371 ou (19) 99729-5121. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da Energy Source

Bateria Moura: Leia atentamente o Termo de Garantia disponível ao lado, e verifique se foram atendidos TODOS os requisitos. Caso o produto não tenha sido comprado direto de um Distribuidor Moura, o cliente deverá primeiramente enviar a cópia da nota fiscal e do certificado de garantia que acompanha a bateria para o e-mail [email protected] e na sequencia ligar para o Redes de Serviço Moura - Contatos 0800 701 2021 onde o mesmo irá fornecer toda orientação referente ao procedimento de embarque das Baterias.

Victron: A garantia dos Produtos Victron é de 5 anos, a contar da emissão da NF do distribuidor para o revendedor, a garantia do produto ocorrerá diretamente com o fabricante, e caso de defeito entrar em contato pelo telefone (15) 3023-7799 ou e-mail: [email protected] / www.ion-energia.com / www.victronenergy.com.br

Growatt: A garantia dos Produtos Growatt Offgrid é de 2 anos, a contar da emissão da NF do distribuidor para o revendedor, a garantia do produto ocorrerá diretamente com Aldo Componentes Eletrônico, e caso de defeito entrar em contato pelo telefone (32) 99982-7309, (11) 99991-8863 e (15) 3023-7790 ou e-mail: [email protected], [email protected] e [email protected]
