GERADOR DE ENERGIA SOLAR VICTRON OFF GRID COLONIAL SOLAR GROUP ALDO SOLAR OFF GRID GF 6,7KWP MULTIPLUS 5KVA MONO 230V COLOR GX BYD LITIO 12,8KWH GF 6,7KWP MULTIPLUS 5KVA MONO 230V COLOR GX BYD LITIO 12,8KWH 0

Código: 57271-6

GERADOR DE ENERGIA SOLAR VICTRON OFF GRID COLONIAL SOLAR GROUP ALDO SOLAR OFF GRID (57271-6)

GF 6,7KWP MULTIPLUS 5KVA MONO 230V COLOR GX BYD LITIO 12,8KWH



Preço sugerido ao consumidor final

Múltiplo: 1 UNIDADE(s)

Origem: 3-NACIONAL, MERCADORIA OU BEM COM CONTEÚDO DE IMPORTAÇÃO SUPERIOR A 40% E INFERIOR OU IGUAL A 70%

Aldo Solar disponibiliza os geradores Offgrid sem a necessidade de dimensionamentos, produto com fácil instalação já configurado com todos os acessórios basta conectar os cabos para seu funcionamento, recomendado para uso em áreas que não possuem energia elétrica.

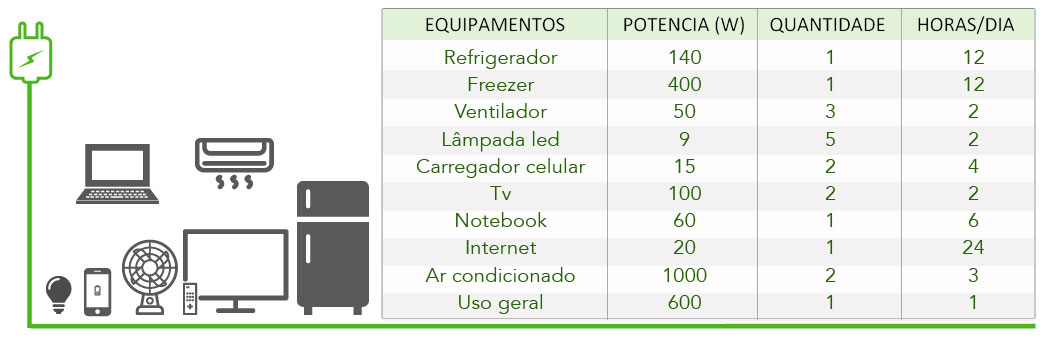

Sugestão de aplicação baseado em índice solar de 4kWh/m²
Considerado para dimensionamento da bateria 80% de descarga
Geração estimada mês 450Kw/h (uso diario maximo 15Kw/h)
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-COLONIAL-SOLAR-GROUP-ALDO-SOLAR-OFF-GRID-GF-6,7KWP-MULTIPLUS-5KVA-MONO-230V-COLOR-GX-BYD-LITIO-12,8KWH-|-Aldo-Solar

Monitoramento Color ControlGX
O Color Control(CCGX) fornece controle intuitivo e monitoramento para todos os produtos conectados a ele. A lista de produtos Victron que podem ser conectados é extensa, compatível com as baterias de Lítio da BYD você pode ter seu gerador na palma da mão é o gerenciamento nunca foi tão interessante. É possível realizar várias ações pelo monitoramento como configurações e atualizações de software, além do gerenciamento completo ver status da bateria, saber qual a velocidade de carregamento e para onde sua carga está indo.
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-COLONIAL-SOLAR-GROUP-ALDO-SOLAR-OFF-GRID-GF-6,7KWP-MULTIPLUS-5KVA-MONO-230V-COLOR-GX-BYD-LITIO-12,8KWH-|-Aldo-Solar

Dados elétricos painel solar
Potência nominal máx. (Pmáx) 335W
Tensão operacional ideal (Vmp) 38,10V
Corrente operacional ideal (Imp) 8,79A
Tensão de circuito aberto (Voc) 45,44 V
Corrente de curto circuito (Isc) 9,25A
Eficiência do módulo 17%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1.500V
Classificação máxima de fusíveis da série 15 A

Inversor e carregador solar
- Inversor/Carregador Multifuncional, com gerenciamento inteligente de energia
O Multiplus é um potente inversor de onda senoidal pura, um carregador de bateria sofisticado, que possui uma tecnologia de carga adaptativa, e uma chave de transferência de CA de alta velocidade em um único gabinete. Além dessas funções principais, o MultiPlus tem vários recursos avançados, como gerenciamento de geradores a diesel, controle de carregamento e tensão de saída da rede.

PowerControl - Conexõescom geradores ou outras fontes de energia
A corrente máxima de carregamento de baterias pode ser programada, levando-se em conta conexões a geradores ou outros tipos de alimentação evitando sobrecarga.

Inversor
Tensão de entrada (V CC) 38-66V
Saída Tensão de saída: 230VAC ± 2%
Frequência: 60 Hz ± 0,1% (1)
Potência de saída a 25ºC / 77°F - 5000VA
Potência de saída a 25ºC / 77°F - 4000W
Potência de saída a 40ºC / 104°F - 3700W
Potência de saída a 65ºC / 150°F - 3000W
Potência de pico - 10.000W
Máxima eficiência 95%

Carregador
Entrada CA Tensão de entrada: 187-265VAC Frequência de entrada: 45 -65Hz
Fator de potência: 1
Tensão de carga em absorption(V CC) 57,6
Tensão de carga em float (VCC) 55,2
Modo Storage (VCC) 52,8
Corrente geração de carga da bateria 70A

Controlador de carga
- Os controladores de carga BlueSolar Smart Energy foram projetados para proteger a bateria contra sobrecarga e descarga profunda, com o rastreamento inteligente que irá aumentar substancialmente a vida útil da bateria e maximizar a potência dos painéis instalados.

- Com a tecnologia de detecção avançada de MPP (Ponto Máximo de energia) em caso de condições de sombreamento parcial, dois ou mais pontos podem estar presentes na curva da potência x tensão. MPPTs convencionais tendem a bloquear em um único local, o que pode não ser o ponto ideal. O inovador algoritmo BlueSolar sempre irá maximizar a geração de energia identificando o melhor ponto de produção possível.

- Gerenciamento inteligente de Painéis Solares
O controlador MPPT BlueSolar Smart Energy irá ajustar a sua tensão de entrada para colhera potência máxima dos painéis solares (até 30% a mais em relação aos controladores PWM) e, em seguida, transformar esta potência para atender à exigência de voltagem da bateria elevando a corrente (Ampere) e igualando a tensão (Voltagem) do banco de baterias, isso proporciona um melhor aproveitamento da potência dos painéis solares.

Bateria Química Segura
A B-Box é projetada com bateria química de LiFePO4 (Lítio Ferro Fosfato), que tem sido amplamente reconhecida como uma das tecnologias de bateria mais seguras. A estrutura química LiFePO4 é estável e sua temperatura de avalanche térmica é superior a 480°C. Isso é 100% maior que a estrutura química de NCM e NCA. Ela é projetada para aplicações residenciais e comerciais com total segurança.

Alta Potência de Saída
A B-Box tem a maior potência de saída do setor, o que oferece um melhor desempenho para os clientes. O sistema é capaz de atingir uma taxa de descarga C de no máximo 1C e 2C no pico para suportar cargas críticas, como ar condicionado, bombas, etc.

Fácil Instalação e Manutenção Ininterrupta
Todos os sistemas B-Box possuem design modular, com manutenção ininterrupta e fácil instalação.

Extensão ao Longo de sua Vida Útil
A B-Box está equipado com design modular e BMS (Sistema de Gerenciamento da Bateria) inteligente, permitindo extensão ao longo de sua vida útil.

Arrefecimento Natural
A B-Box é projetada com arrefecimento natural, proporcionando máxima eficiência.

Informações técnicas
Modelo - B-Box Pro 13.8
Tipo de bateria - LiFePO4
Módulo da bateria - B-Plus 13.8 (13,8 kWh)
Energia utilizável [1] - 13,8 kWh
Potência máxima de saída - 12,8 kW
Potência de pico de saída - 13,3 kW, 60s
Eficiência energética - 95,3% (sob condição de teste [1])
Tensão nominal 51,2 V
Tensão de trabalho (operação) 43,2 ~ 56,4 V
Comunicação - CAN / RS485
Grau de proteção IP20
Ciclos 6.000
Garantia 10 anos
Amplitude de temperatura ambiente [2] -10°C ~ +50°C
Certificações de segurança - CE / RCM / UN38.3 (Normas de segurança)
Dimensionamento - No máximo 32 sistemas em paralelo

Dimensionamento para instalação dos painéis e das baterias.
5 arranjos ligados em paralelo compostos de 2 painéis em série para cada controlador, sempre conectar a bateria ao controlador de carga antes dos painéis.



O gerador de energia fotovoltaico de 5 KVA é composto por:
10 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
10 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
100 CABO SOLAR NEXANS 40023 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
100 CABO SOLAR NEXANS 47819 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
1 MONITORAMENTO COLOR CONTROL VICTRON BPP010300100R GX LAN ALDO 365 OFF GRID MULTIPLUS QUATTRO PHOENIX MPPT
2 CABO ACESSORIO INSTALACAO VICTRON ASS030530218 VE.DIRECT MPPT COLOR CONTROL BMV 1,8M
1 CABO ACESSORIO INSTALACAO VICTRON ASS030530010 VE.DIRECT USB MPPT CONFIG
4 STAUBLI CONECTOR MC4 320018 PV-AZB4 FEMEA PARA CONEXOES EM PARALELO
4 STAUBLI CONECTOR MC4 320019 PV-AZS4 MACHO PARA CONEXOES EM PARALELO
2 CONTROLADOR CARGA BATERIA SOLAR VICTRON SCC010070300 BLUESOLAR MPPT 150V 70A 12-24-48V MC4 SMART ENERGY
1 CABO ACESSORIO INSTALACAO VICTRON ASS030140000 VE.INTERFACE MK3-USB MULTIPLUS E QUADRO CONFIG
2 BATERIA SOLAR LITIO BYD C15-8S 12036768-00 LITHIUM-ION 6.9KW
1 GABINETE BYD B-BOX 13.8 11882485-00
1 INVERSOR SOLAR VICTRON OFF GRID PMP485021010 MULTIPLUS 5000VA 48V/230V SENOIDAL PURA+CARREGADOR
20 PAINEL SOLAR BYD 335PHK-36 POLICRISTALINO 144 CEL. 335W HALF CELL 17% EFICIENCIA
5 ESTRUTURA SOLAR GROUP KTHTC420X000MD04 PERFIL THUNDER TELHA COLONIAL 4,20M
5 ESTRUTURA SOLAR GROUP ATHTC420X3040M04 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL
GERADOR-DE-ENERGIA-SOLAR-VICTRON-OFF-GRID-COLONIAL-SOLAR-GROUP-ALDO-SOLAR-OFF-GRID-GF-6,7KWP-MULTIPLUS-5KVA-MONO-230V-COLOR-GX-BYD-LITIO-12,8KWH-|-Aldo-Solar

Necessário 035964-7 CABO VICTRON ASS030140000 VE.INTERFACE MK3-USB MULTIPLUS E QUADRO CONFIG Para conectar os inversores Multiplus e Quattro ao computador para programação caso necessário qualquer alteração da configuração padrão.

Necessário Código: 32600-4 CABO VICTRON ASS030530010 VE.DIRECT USB MPPT CONFIG para ligar os controladores de carga a um computador para programação caso necessário qualquer alteração da configuração padrão.





Peso bruto: 895,68Kg
Dimensão: 113cm x 110cm x 600cm (Altura x Largura x Comprimento)
NCM: 85013220
EAN:
Garantia de 12 mês(es)

A garantia dos Geradores fotovoltaicos Aldo Solar é de 12 meses, a contar da emissão da NF do distribuidor para a revendedor / instalador
A garantia do produto deverá ocorrer diretamente com a revenda que é responsável pelo diagnóstico e apresentando defeito dentro desse período, o revendedor / instalador deverá seguir o processo de abertura da RMA pelo site da Aldo através do Menu Serviços > RMA-Online > Assistência Técnica On-line ou pelo fone (44) 3261-2000.
Tal peça deverá ser enviada para a Aldo Componentes através de processo de abertura de CMA - Compra de mercadoria Autorizada dos itens defeituosos.
De acordo com as normas expressas pelo fabricante os itens dos geradores fotovoltaicos terão sua garantia cancelada quando as mesmas forem recebidas pelo Setor de RMA da Aldo Componentes Eletrônicos em condições impróprias, alteradas ou fisicamente danificadas.
- Produto embalado de forma não apropriada para transporte;
- Itens ou componentes quebrados, riscados ou trincados;
- Itens que tenham o seu nº de série ou qualquer uma de suas etiquetas de identificação removidas, violadas ou extraviadas;
- Itens danificadas por fatores ambientais como: oxidações ou danos causados por desastres ou efeitos naturais;
- Itens com modificações não autorizadas;
- Itens que sofreram uso indevido ou montagem inadequada;
- Remoção e queda de peças durante a instalação ou manuseio do produto.

Atendidas todas as exigências, o processo será finalizado pelo departamento de RMA da Aldo Componentes com a troca do produto defeituoso por um novo do mesmo modelo ou similar. Não havendo o mesmo produto ou similar será gerado crédito no valor correspondente a compra para ser concedido em pedido futuro.

Garantia Extra:
Painel Trina: Garantia de 10 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 83,1% da potência. A Trina não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos Trina deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Painel Jinko: Garantia de 12 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 83,1% da potência. A Jinko não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos Jinko deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Painel BYD: Garantia de 12 anos contra defeitos de fabricação e garantia linear de produção de 25 anos com até 80% da potência. A BYD não cobre custos logísticos e mão de obra referente a substituição, em algum caso raro pode ser solicitado a devolução do painel defeituoso. Processos referente aos produtos BYD deverão informar o modelo do painel e o número de série para abertura do chamado. Enviar e-mail para dá [email protected]

Bateria BYD Lítio: Garantia de 10 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected] e telefone 0800 942 8088. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da BYD

Bateria Dyness Lítio: Garantia de 10 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected] e telefone (15) 3023-7792. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da Dyness

Bateria Energy Source Lítio: Garantia de 2 anos contra defeito de fabricação. Entrar em contato diretamente com a assistência técnica autorizada através do e-mail [email protected]; [email protected] e Telefones: (19) 3631-0371 ou (19) 99729-5121. Frete para envio de reparo por conta do cliente. Produto estando dentro do prazo de garantia o retorno será por conta da Energy Source

Bateria Moura: Leia atentamente o Termo de Garantia disponível ao lado, e verifique se foram atendidos TODOS os requisitos. Caso o produto não tenha sido comprado direto de um Distribuidor Moura, o cliente deverá primeiramente enviar a cópia da nota fiscal e do certificado de garantia que acompanha a bateria para o e-mail [email protected] e na sequencia ligar para o Redes de Serviço Moura - Contatos 0800 701 2021 onde o mesmo irá fornecer toda orientação referente ao procedimento de embarque das Baterias.

Victron: A garantia dos Produtos Victron é de 5 anos, a contar da emissão da NF do distribuidor para o revendedor, a garantia do produto ocorrerá diretamente com o fabricante, e caso de defeito entrar em contato pelo telefone (15) 3023-7799 ou e-mail: [email protected] / www.ion-energia.com / www.victronenergy.com.br

Growatt: A garantia dos Produtos Growatt Offgrid é de 2 anos, a contar da emissão da NF do distribuidor para o revendedor, a garantia do produto ocorrerá diretamente com Aldo Componentes Eletrônico, e caso de defeito entrar em contato pelo telefone (32) 99982-7309, (11) 99991-8863 e (15) 3023-7790 ou e-mail: [email protected], [email protected] e [email protected]
