GERADOR DE ENERGIA SOLAR REFUSOL SOLO ROMAGNOLE ALDO SOLAR ON GRID GEF 101,84KWP BYD POLI HALF CELL SMART 40KW 1MPPT TRIF 380V  GEF 101,84KWP BYD POLI HALF CELL SMART 40KW 1MPPT TRIF 380V  0

Código: 47038-8

GERADOR DE ENERGIA SOLAR REFUSOL SOLO ROMAGNOLE ALDO SOLAR ON GRID (47038-8)

GEF 101,84KWP BYD POLI HALF CELL SMART 40KW 1MPPT TRIF 380V



Preço sugerido ao consumidor final

Múltiplo: 1 UNIDADE(s)

Origem: 3-NACIONAL, MERCADORIA OU BEM COM CONTEÚDO DE IMPORTAÇÃO SUPERIOR A 40% E INFERIOR OU IGUAL A 70%

Gerador de Energia Fotovoltaico com potência de 101,84 kWp

Principais recursos
Eficiência média da célula de 17%
PID Free
Garantia de 10 anos para o produto e Garantia linear de 25 anos
Sistemas comerciais ou residenciais on-grid e off-grid

Certificações
IEC 61215, IEC 61730, UL1701
ISO9001:2008, ISO14001:2004

Dados elétricos
Potência nominal máx. (Pmáx) 335W
Tensão operacional ideal (Vmp) 38,10V
Corrente operacional ideal (Imp) 8,79A
Tensão de circuito aberto (Voc) 45,44 V
Corrente de curto circuito 9,25A
Eficiência do módulo 17%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1.500V
Classificação máxima de fusíveis da série 15 A

Coeficientes de temperatura
Coeficiente de temperatura da corrente de curto-circuito 0.07%/?
Coeficiente de temperatura da tensão de circuito aberto -0.31%/?
Coeficiente de temperatura de potência de pico -0,39%/°C

*Informações do Inversor

DADOS DE ENTRADA TRIFASICO 380V:
Potência FV máxima recomendada 60KWp
Alcance da MPPT 250~900VCC
Área de tensão MPP 490~850VCC
Tensão máx. de entrada 1000VCC
Tensão de despertar 200VCC
Alimentação de tensão de partida 350VCC
Corrente CC Operacional máxima 84A
Corrente máx. de curto-circuito dos módulos solares 160A
Rastreadores de MPP 1
Número entradas CC 1 x Plus, 1x Minus
Terminal de entrada CC
Conexão de alavanca de joelho Phoenix Contact T-LOX TW50
Cabos de entrada CC de 10 a 50mm² (alumínio / cobre)

DADOS DE SAÍDA TRIFASICO 380V:
Potência nominal de saída 40KW
Conexão de rede AC / Fases de alimentação - L1, L2, L3, N, PE
Fator de Potência Nominal/Faixa - 1 / 0,8i … 0,8c
Tensão nominal 400VCA (3 NPE 220V + N)
Faixa de tensão - 320~480VCA
Frequência nominal / Faixa de Frequência 50, 60 / 45 … 65Hz
Corrente máx. de saída 3x59A
THD máximo <3%
Eficiência máxima 98,2%
Origem da alimentação (W) / Perdas em stand-by (W) - 40 / < 0,5

DADOS GERAIS:
Resfriamento - Convecção natural
Temperatura Ambiente (°C) - 25 … + 60
Umidade relativa do ar 4a 100%
Ruído (dBA) < 45
Tipo de proteção IP65
Classificação ambiental (IEC 721-3-4) 4K4H
Grau de poluição(IEC 62109-6-3) 3
Comunicação - LAN, RS485, Sensores de irradiação e temperatura / sinal de parada externo
Certificações - VDE V 0126-1-1, IEC 62109-1, IEC 62109-2, IEC 62116, IEC 61727,IEC 61683, IEC 60364-7-712, BDEW, AR-N 4105, G59/3, CEI 0-21, CEI 0-16, EN 50438, AS 4777 (Você pode encontrar as últimas certificações no site www.refu-sol.com)

PROTEÇÃO E SEGURANÇA:
Disjuntor DC
Monitoramento de isolação
Monitoramento de rede - Voltagem, Frequência, Anti-Ilhamento, Injeção DC
Fusíveis de strings externos
Separação de rede através relé de Rede Redundante
Monitoramento de Corrente Residual
Proteção Interna Contra Sobretensão tipo 3
Classe de Proteção (IEC 62103) / Categoria de Sobretensão (EN 60664-1) I / DC: II, AC: III

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 608 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
8 arranjos ligados em serie de 19 Painéis de 72 células em paralelo
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm


GERADOR-DE-ENERGIA-SOLAR-REFUSOL-SOLO-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-101,84KWP-BYD-POLI-HALF-CELL-SMART-40KW-1MPPT-TRIF-380V--|-Aldo-Solar


Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium EnergyGrid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradorestem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

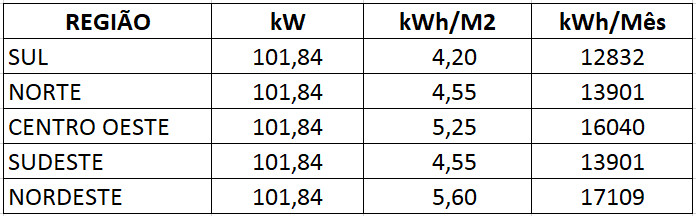

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²
GERADOR-DE-ENERGIA-SOLAR-REFUSOL-SOLO-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-101,84KWP-BYD-POLI-HALF-CELL-SMART-40KW-1MPPT-TRIF-380V--|-Aldo-Solar
::

O gerador de energia fotovoltaico de 101,84 kWp é composto por:
20 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
20 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
600 CABO SOLAR NEXANS 40023 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
600 CABO SOLAR NEXANS 47819 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
2 INVERSOR SOLAR REFUSOL 842P040010 40KW TRIF380V OU 22KW TRIF220V DPS 10 ENTRADAS LAN
2 COMBINER BOX PROAUTO DEHN CBF-10E-1S-1000DC QUADRO 10 ENTRADAS 1 SAIDA 10STR 1000V (1 MPPT)
304 PAINEL SOLAR BYD 335PHK-36 POLICRISTALINO 144 CEL. 335W HALF CELL 17% EFICIENCIA
76 ESTRUTURA SOLAR ROMAGNOLE 411839 RS-232 4 PAINEIS SOLO TERRESTRE INCLINACAO 5 A 30 GRAUS 4,20M
76 ESTRUTURA SOLAR ROMAGNOLE 411738 RS-232 ACESSORIOS TERRESTRE 4 PAINEIS
GERADOR-DE-ENERGIA-SOLAR-REFUSOL-SOLO-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-101,84KWP-BYD-POLI-HALF-CELL-SMART-40KW-1MPPT-TRIF-380V--|-Aldo-Solar

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições Gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.

GERADOR-DE-ENERGIA-SOLAR-REFUSOL-SOLO-ROMAGNOLE-ALDO-SOLAR-ON-GRID-GEF-101,84KWP-BYD-POLI-HALF-CELL-SMART-40KW-1MPPT-TRIF-380V--|-Aldo-Solar





Peso bruto: 9358Kg
Dimensão: 113cm x 110cm x 2200cm (Altura x Largura x Comprimento)
NCM: 85013320
EAN:
Garantia de 12 mês(es)

A garantia dos Geradores fotovoltaicos Aldo Solar é de 12 meses, a contar da emissão da NF do distribuidor para a revendedor / instalador
A garantia do produto deverá ocorrer diretamente com a revenda que é responsável pelo diagnóstico e apresentando defeito dentro desse período, o revendedor / instalador deverá seguir o processo de abertura da RMA pelo site da Aldo através do Menu Serviços > RMA-Online > Assistência Técnica On-line ou pelo fone (44) 3261-2000.
Tal peça deverá ser enviada para a Aldo Componentes através de processo de abertura de CMA - Compra de mercadoria Autorizada dos itens defeituosos.
De acordo com as normas expressas pelo fabricante os itens dos geradores fotovoltaicos terão sua garantia cancelada quando as mesmas forem recebidas pelo Setor de RMA da Aldo Componentes Eletrônicos em condições impróprias, alteradas ou fisicamente danificadas.
- Produto embalado de forma não apropriada para transporte;
- Itens ou componentes quebrados, riscados ou trincados;
- Itens que tenham o seu nº de série ou qualquer uma de suas etiquetas de identificação removidas, violadas ou extraviadas;
- Itens danificadas por fatores ambientais como: oxidações ou danos causados por desastres ou efeitos naturais;
- Itens com modificações não autorizadas;
- Itens que sofreram uso indevido ou montagem inadequada;
- Remoção e queda de peças durante a instalação ou manuseio do produto.

Atendidas todas as exigências, o processo será finalizado pelo departamento de RMA da Aldo Componentes com a troca do produto defeituoso por um novo do mesmo modelo ou similar. Não havendo o mesmo produto ou similar será gerado crédito no valor correspondente a compra para ser concedido em pedido futuro.

Garantia Extra:

Inversores RefuSol: Os inversores são fornecidos com uma garantia da Refusol de 60 mês(es) através da Refu Brasil após confirmação de defeito com o suporte técnico.
Suporte técnico através do telefone fixo (11) 5199-1001 opção 0 (zero) de segunda a quinta-feira das 9 às 17hrs e sexta-feira das 9 às 16hrs (horário de Brasília), também pelo endereço de e-mail [email protected]. Em casos de garantia, será gerado um número de atendimento para facilitar o acompanhamento do processo.
Os produtos serão testados e após laudo técnico serão substituídos por um modelo igual ou equivalente.

Atendimento por WattsApp REFUSol
Número WhatsApp +55 11 93327 2541
Este número NÃO aceita chamadas, apenas mensagens
As respostas serão apenas aquelas pré-definidas - não aceitará áudio, video, fotos
Este canal funciona no mesmo período de trabalho das linhas telefônicas

Painel BYD: A garantia são de 10 anos contra defeitos de fabricação e 25 anos de até 80% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A BYD SOLAR não cobre custos logísticos e mão de obra referente a substituição
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para [email protected] ou ligue para 0800-942-8088

Painel Trina Solar: A garantia são de 10 anos contra defeitos de fabricação e 25 anos de até 83,1% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A TRINA SOLAR não cobre custos logísticos e mão de obra referente a substituição, em alguns raros casos pode ser solicitado a devolução do painél defeituoso.
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para Trina [email protected]

Painel Jinko: A garantia são de 12 anos contra defeitos de fabricação e 25 anos de até 83,1% da eficiência. A mesma se inicia a partir da instalação, ou data da compra do cliente final, dependendo a documentação comprobatória da mesma. Caso o cliente não possua nenhum documento, será considerado a data da compra pela matriz, conforme número de série do painél. O que iremos precisar impreterivelmente para qualquer avaliação, além da descrição da falha, será o número de série localizado na parte de trás do painél. Sendo aprovada a garantia pelo fabricante, o novo painél será enviado para substituição. A TRINA SOLAR não cobre custos logísticos e mão de obra referente a substituição, em alguns raros casos pode ser solicitado a devolução do painél defeituoso.
Informar no e-mail o modelo do Painel, Numero de Serie para abertura do chamado. Enviar e-mail para Jinko [email protected]
